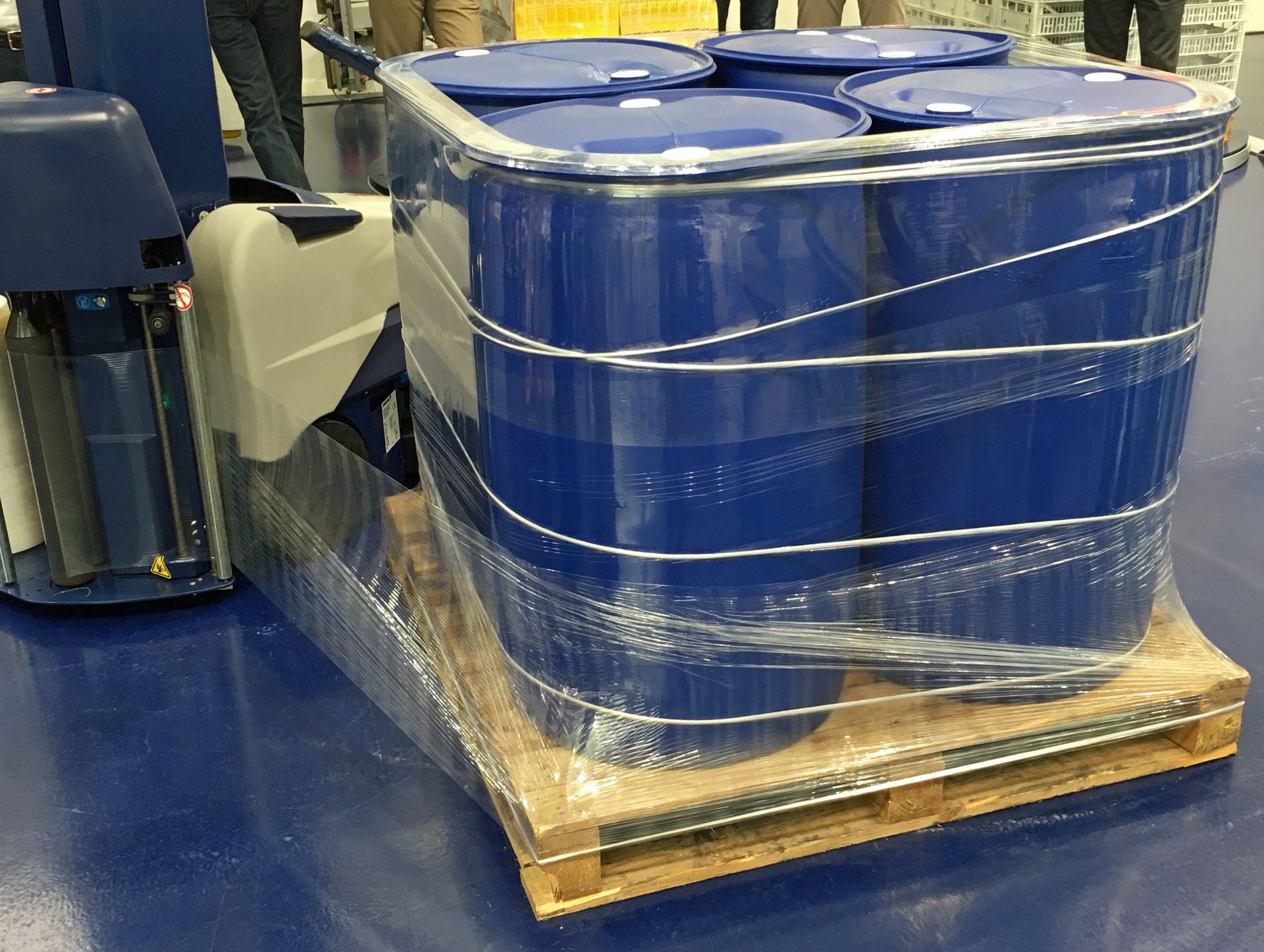

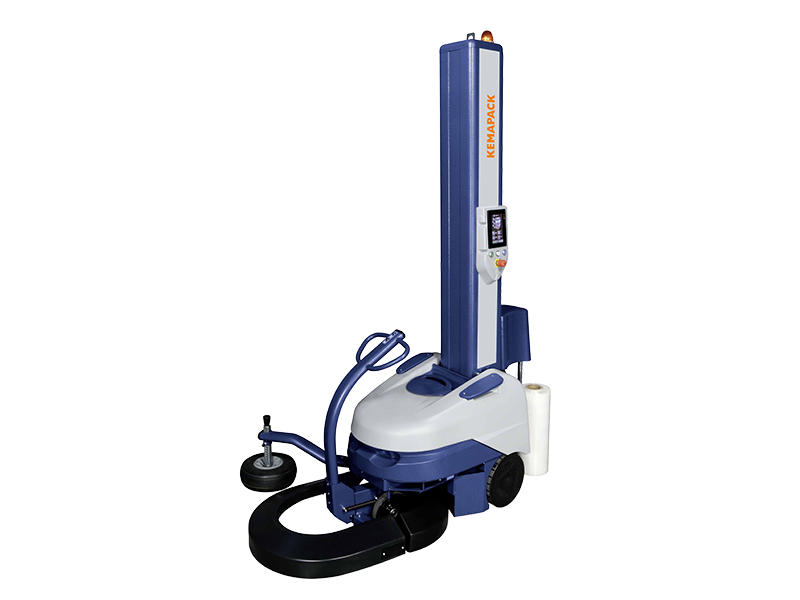

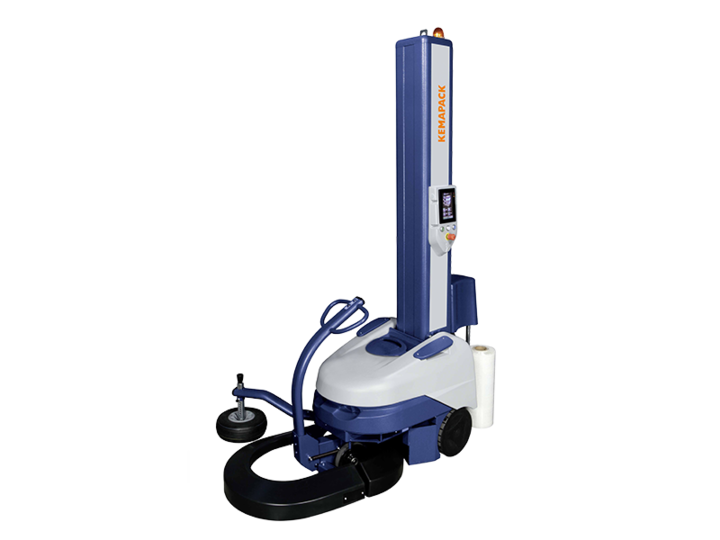

Zeichnungs-Nr.:A1712_009B
Position: 001

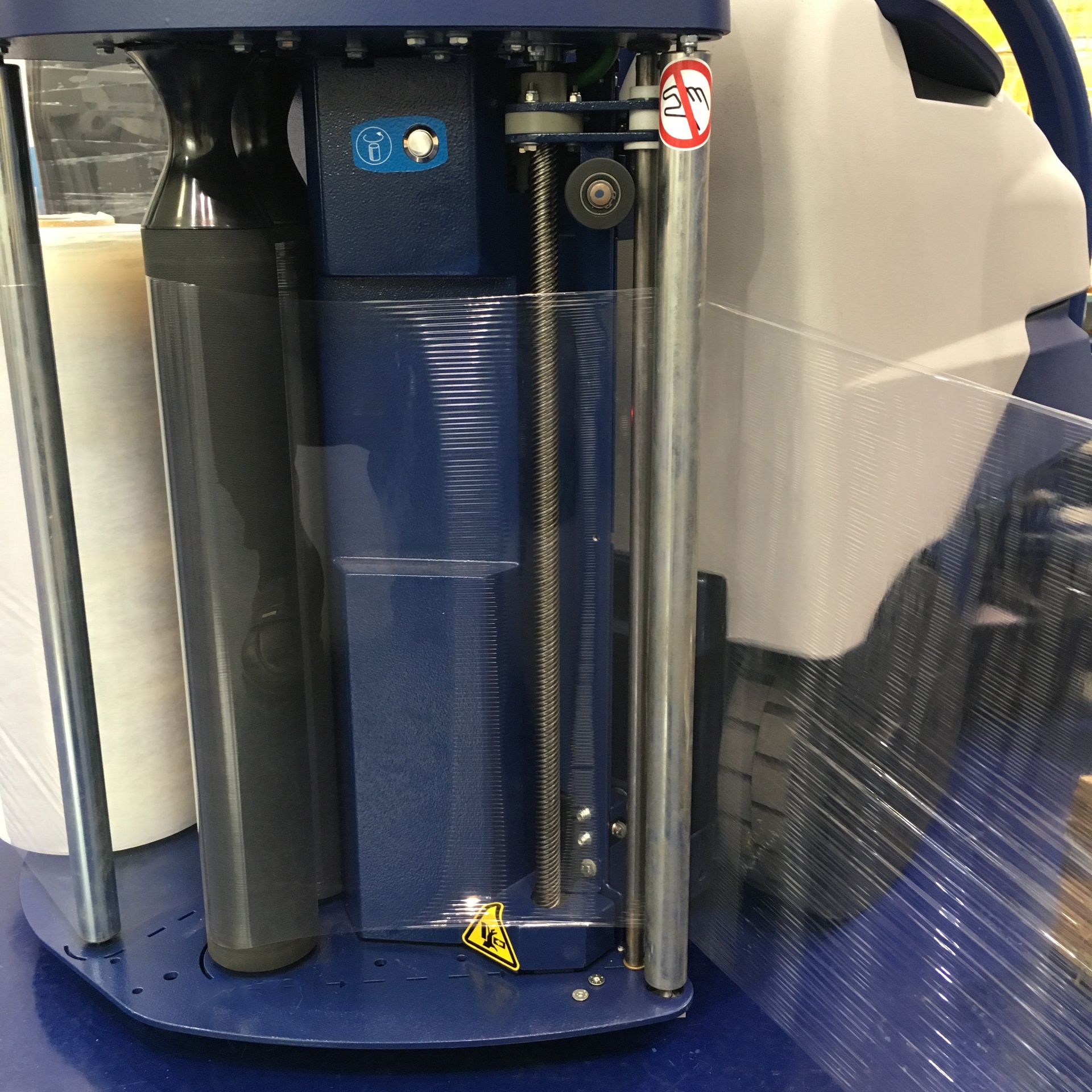

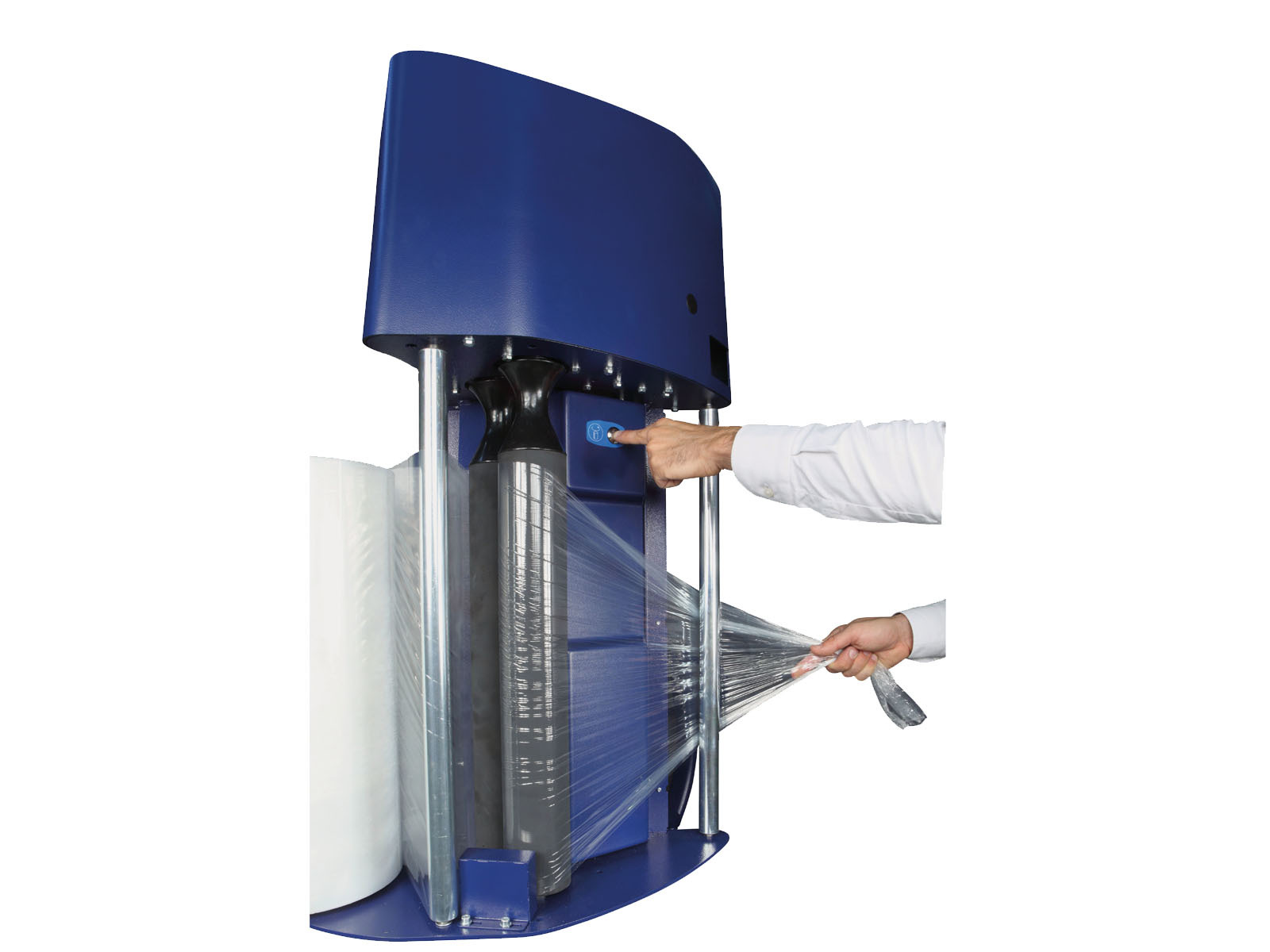

Baugruppe: FOLIENSCHLITTEN
Mutter 0000301070
Zeichnungs-Nr.:A1712_009B
Position: 002
Baugruppe: FOLIENSCHLITTEN
Mutter 0000301181
Zeichnungs-Nr.:A1403_011
Position: 003
Baugruppe: MAST
Mutter 0000301303
Zeichnungs-Nr.:A1403_037.
Position: 003
Baugruppe: AGGREGAT
Mutter 0000301364
Zeichnungs-Nr.:A1403_011
Position: 004
Baugruppe: MAST
Mutter 0000301368
Zeichnungs-Nr.:A1403_036
Position: 002

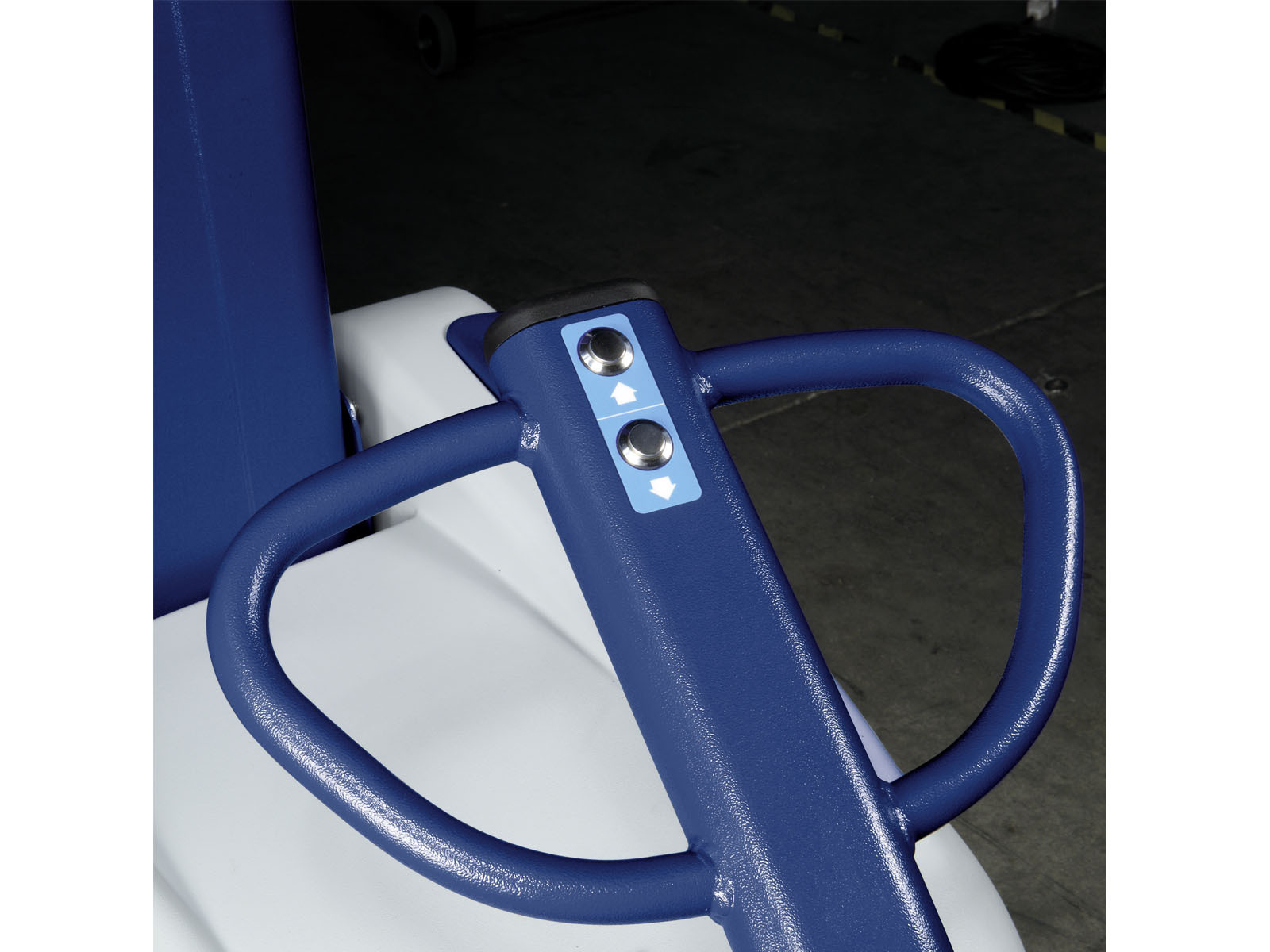

Baugruppe: LENKUNG
Mutter 0000301784
Zeichnungs-Nr.:A1403_011
Position: 005
Baugruppe: MAST
Distanzscheibe 0000305086
Zeichnungs-Nr.:A1712_007B
Position: 030
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000305126
Zeichnungs-Nr.:A1403_007.
Position: 020
Baugruppe: AGGREGAT
Unterlegscheibe 0000305142
Zeichnungs-Nr.:A1403_009.
Position: 002
Baugruppe: MAST
Unterlegscheibe 0000305156
Zeichnungs-Nr.:A1403_017
Position: 004
Baugruppe: LENKUNG
Unterlegscheibe 0000305181
Zeichnungs-Nr.:A1403_010.
Position: 003
Baugruppe: MAST
Unterlegscheibe 0000305184
Zeichnungs-Nr.:A1403_032
Position: 001
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000305253
Zeichnungs-Nr.:A1403_010.
Position: 005
Baugruppe: MAST
Unterlegscheibe 0000305432
Zeichnungs-Nr.:A1712_009A
Position: 004
Baugruppe: FOLIENSCHLITTEN
Schraube RO.0000308004 M5x8
Zeichnungs-Nr.:A1403_037.
Position: 010
Baugruppe: AGGREGAT
Schraube 0000308061
Zeichnungs-Nr.:A1712_009A
Position: 005
Baugruppe: FOLIENSCHLITTEN
Schraube 0000304246 Motorabdeckung
Zeichnungs-Nr.:A1403_010.
Position: 008
Baugruppe: MAST
Schraube 0000308203
Zeichnungs-Nr.:A1712_007B
Position: 007
Baugruppe: FOLIENSCHLITTEN
Schraube 0000308271
Zeichnungs-Nr.:A1403_033
Position: 003
Baugruppe: FOLIENSCHLITTEN
SCHRAUBE 0000308274
Zeichnungs-Nr.:A1403_011
Position: 007
Baugruppe: MAST
SCHRAUBE M8 X 90 8.8 UNI 5737 0000308315
Zeichnungs-Nr.:A1403_032
Position: 002
Baugruppe: FOLIENSCHLITTEN
SCHRAUBE M8 X 25 8.8 UNI 5739 0000308348
Zeichnungs-Nr.:A1403_011
Position: 009
Baugruppe: MAST
Schraube 0000308383
Zeichnungs-Nr.:A1610_001.
Position: 009
Baugruppe: AGGREGAT
Schraube 0000309076
Zeichnungs-Nr.:A1712_007B
Position: 010
Baugruppe: FOLIENSCHLITTEN
Schraube 0000309122
Zeichnungs-Nr.:A1403_009.
Position: 010
Baugruppe: MAST
Schraube 0000309200
Zeichnungs-Nr.:A1712_009B
Position: 037
Baugruppe: FOLIENSCHLITTEN
Schraube 0000310061
Zeichnungs-Nr.:A1403_011
Position: 012
Baugruppe: MAST
Schraube RO.0000312057 M6x20
Zeichnungs-Nr.:A1403_011
Position: 013
Baugruppe: MAST
SECHSECKIGES NIET BOLLHOFF RIVKLE 34341 060 030 M6
Zeichnungs-Nr.:A1403_011
Position: 014
Baugruppe: MAST
SECHSECKIGES NIET BOLLHOFF RIVKLE 34341 080 030 M8
Zeichnungs-Nr.:A1403_011
Position: 015
Baugruppe: MAST
Niete 0000317059
Zeichnungs-Nr.:A1403_036
Position: 010
Baugruppe: LENKUNG
Buchse 0000601105
Zeichnungs-Nr.:A1712_007C
Position: 004
Baugruppe: FOLIENSCHLITTEN
Lager 0000606040
Zeichnungs-Nr.:A1712_002B
Position: 007
Baugruppe: KORPUS
Kugellager 6004 2RS
Zeichnungs-Nr.:A1712_007B
Position: 014
Baugruppe: FOLIENSCHLITTEN
Kugellager 0000606233
Zeichnungs-Nr.:A1403_036
Position: 011
Baugruppe: LENKUNG
RIng 0000609267
Zeichnungs-Nr.:A1403_032
Position: 005
Baugruppe: FOLIENSCHLITTEN
Lager 0000613040
Zeichnungs-Nr.:A1403_032
Position: 006
Baugruppe: FOLIENSCHLITTEN
Spurlager 0000613044
Zeichnungs-Nr.:A1403_036
Position: 012
Baugruppe: LENKUNG
Lagerring 0000613091
Zeichnungs-Nr.:A1712_007B
Position: 015
Baugruppe: FOLIENSCHLITTEN
Halter 0000613239
Zeichnungs-Nr.:A1403_036
Position: 013
Baugruppe: LENKUNG
Lager 0000613248
Zeichnungs-Nr.:A1403_011
Position: 017
Baugruppe: MAST
Feder 0000617045
Zeichnungs-Nr.:A1403_017
Position: 013
Baugruppe: LENKUNG
Ring 0000617210
Zeichnungs-Nr.:A1403_010.
Position: 023
Baugruppe: MAST
Ritzel 0000618160
Zeichnungs-Nr.:A1712_007C
Position: 005
Baugruppe: FOLIENSCHLITTEN
Rolle 0000641013
Zeichnungs-Nr.:A1712_002B
Position: 002
Baugruppe: KORPUS
Kappe 0000642169
Zeichnungs-Nr.:A1712_002B
Position: 008
Baugruppe: KORPUS
Dichtring 0000644043
Zeichnungs-Nr.:A1712_007B
Position: 017
Baugruppe: FOLIENSCHLITTEN
Ring 0000644257
Zeichnungs-Nr.:A1712_009B
Position: 016
Baugruppe: FOLIENSCHLITTEN
Sicherungsring 0000644263
Zeichnungs-Nr.:A1403_010.
Position: 026
Baugruppe: MAST
Sicherungsring 0000644264
Zeichnungs-Nr.:A1403_032
Position: 007
Baugruppe: FOLIENSCHLITTEN
Ring 0000644265
Zeichnungs-Nr.:A1403_007.
Position: 027
Baugruppe: AGGREGAT
Dichtring 0000644268
Zeichnungs-Nr.:A1712_002B
Position: 009
Baugruppe: KORPUS
Nutenstein 0000645059
Zeichnungs-Nr.:A1403_005
Position: 009
Baugruppe: AGGREGAT
Endschalter 0001300989
Zeichnungs-Nr.:A1403_011
Position: 028
Baugruppe: MAST
Klemme 0001304210
Zeichnungs-Nr.:A1403_011
Position: 027
Baugruppe: MAST
Sicherheitsschalter 0001309638
Zeichnungs-Nr.:A1712_007A
Position: 006
Baugruppe: FOLIENSCHLITTEN
Fotozelle/ Sensor 0001310154
Zeichnungs-Nr.:A1712_009A
Position: 031
Baugruppe: FOLIENSCHLITTEN
Kabel 0001313340
Zeichnungs-Nr.:A1403_036
Position: 015
Baugruppe: LENKUNG
Endschalter 0001349497
Zeichnungs-Nr.:A1403_033
Position: 004
Baugruppe: FOLIENSCHLITTEN
PVC-Schlauch schwarz 8,0 mm 0001354154
Zeichnungs-Nr.:A1610_001.
Position: 019
Baugruppe: AGGREGAT
Erdungsband 16x250 0001354265
Zeichnungs-Nr.:A1712_009B
Position: 020
Baugruppe: FOLIENSCHLITTEN
Scheibe 00L0105499
Zeichnungs-Nr.:A1712_009B
Position: 021
Baugruppe: FOLIENSCHLITTEN
Scheibe 00L0105504
Zeichnungs-Nr.:A1403_033
Position: 006
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 00L0105507
Zeichnungs-Nr.:A1403_032
Position: 008
Baugruppe: FOLIENSCHLITTEN
SCHEIBE 8.2 X 18 X 1.4 00L0105511
Zeichnungs-Nr.:A1403_011
Position: 022
Baugruppe: MAST
Unterlegscheibe Drehteller 00L0105513
Zeichnungs-Nr.:A1712_002B
Position: 018
Baugruppe: KORPUS
Scheibe 00L0138539
Zeichnungs-Nr.:A1712_007B
Position: 013
Baugruppe: FOLIENSCHLITTEN
Riemen 00L0346297
Zeichnungs-Nr.:A1712_002A
Position: 012
Baugruppe: ELEKTRIK
Kabel für Ladegerät 00L0360017
Zeichnungs-Nr.:A1712_007A
Position: 006
Baugruppe: FOLIENSCHLITTEN
Premium-Fotozelle für dunkles Packgut
Zeichnungs-Nr.:A1712_002B
Position: 011
Baugruppe: KORPUS
Elektromagnetische Bremse 0261300001
Zeichnungs-Nr.:A1403_033
Position: 007
Baugruppe: FOLIENSCHLITTEN
Elektromagnet 0300300004
Zeichnungs-Nr.:A1403_032
Position: 009
Baugruppe: FOLIENSCHLITTEN
Buchse 0380150651
Zeichnungs-Nr.:A1403_032
Position: 010
Baugruppe: FOLIENSCHLITTEN
Buchse 0380150671
Zeichnungs-Nr.:A1712_002B
Position: 012
Baugruppe: KORPUS
Distanzstueck 0380300011
Zeichnungs-Nr.:A1712_003
Position: 028
Baugruppe: LENKUNG
Zugfeder für Abtastrad 0380530031
Zeichnungs-Nr.:A1712_003
Position: 029
Baugruppe: LENKUNG
Zugfeder 0380530041
Zeichnungs-Nr.:A1610_001.
Position: 023
Baugruppe: AGGREGAT
Bremsfeder 0380530171
Zeichnungs-Nr.:A1403_032
Position: 011
Baugruppe: FOLIENSCHLITTEN
Feder 0380530192
Zeichnungs-Nr.:A1403_032
Position: 013
Baugruppe: FOLIENSCHLITTEN
Nabe 00380540074
Zeichnungs-Nr.:A1610_009.
Position: 014
Baugruppe: MAST
Typenschild 0380810510
Zeichnungs-Nr.:A1610_009.
Position: 021
Baugruppe: MAST
Plakette - 0381810287
Zeichnungs-Nr.:A1403_017
Position: 023
Baugruppe: LENKUNG
Druckknopf 0620300010
Zeichnungs-Nr.:A1712_002A
Position: 013
Baugruppe: ELEKTRIK
KEMA-Batterieladegerät 1760300040
Zeichnungs-Nr.:A1712_007B
Position: 024
Baugruppe: FOLIENSCHLITTEN
Motor mit Encoder 2210300038
Zeichnungs-Nr.:A1712_007B
Position: 023
Baugruppe: FOLIENSCHLITTEN
Motor 2210300039
Zeichnungs-Nr.:A1712_002B
Position: 013
Baugruppe: KORPUS
Motor 2210300042
Zeichnungs-Nr.:A1403_010.
Position: 014
Baugruppe: MAST
Motor 2210300043
Zeichnungs-Nr.:A1610_001.
Position: 025
Baugruppe: AGGREGAT
Halteriemen 2510300002
Zeichnungs-Nr.:A1712_007B
Position: 025
Baugruppe: FOLIENSCHLITTEN
Zahnrad 2540300007
Zeichnungs-Nr.:A1712_007B
Position: 027
Baugruppe: FOLIENSCHLITTEN
Zahnrad 2540300136
Zeichnungs-Nr.:A1712_007B
Position: 028
Baugruppe: FOLIENSCHLITTEN
Zahnrad 2540300137
Zeichnungs-Nr.:A1403_011
Position: 023
Baugruppe: MAST
Hinterrad schwarz 2544300000
Zeichnungs-Nr.:A1403_036
Position: 019
Baugruppe: LENKUNG
Vorderrad schwarz 2544300031
Zeichnungs-Nr.:A1712_002B
Position: 001
Baugruppe: KORPUS
Hinterrad grau 2544300035
Zeichnungs-Nr.:A1610_001.
Position: 026
Baugruppe: AGGREGAT
Stützrad 2544300052 (alt 2544300004+0380710380)
Zeichnungs-Nr.:A1403_010.
Position: 013
Baugruppe: MAST
Hubschlittengetriebe 2751300020
Zeichnungs-Nr.:A1712_002B
Position: 014
Baugruppe: KORPUS
Getriebe 2753300013
Zeichnungs-Nr.:A1712_002B
Position: 019
Baugruppe: KORPUS
Mutter 2990300007
Zeichnungs-Nr.:A1403_032
Position: 014
Baugruppe: FOLIENSCHLITTEN
Welle 3740300514
Zeichnungs-Nr.:A1712_002B
Position: 015
Baugruppe: KORPUS
Welle 3740300598
Zeichnungs-Nr.:A1403_005
Position: 015
Baugruppe: AGGREGAT
Gurt 3860300000
Zeichnungs-Nr.:A1712_007C
Position: 009
Baugruppe: FOLIENSCHLITTEN
Block
Zeichnungs-Nr.:A1403_009.
Position: 023
Baugruppe: MAST
Nocken für Mikroschalter 4100300010
Zeichnungs-Nr.:A1403_009.
Position: 025
Baugruppe: MAST
Schutzabdeckung 4350300104
Zeichnungs-Nr.:A1712_002B
Position: 003
Baugruppe: KORPUS
Flansch 4730300016
Zeichnungs-Nr.:A1712_002B
Position: 024
Baugruppe: KORPUS
Flange 4730300132
Zeichnungs-Nr.:A1403_036
Position: 022
Baugruppe: LENKUNG
Auflage 4940301048
Zeichnungs-Nr.:A1403_037.
Position: 049
Baugruppe: AGGREGAT
Rückholfeder für Abtastrad 5120300047
Zeichnungs-Nr.:A1403_017
Position: 036
Baugruppe: LENKUNG
Feder für Deichsel 5120300048
Zeichnungs-Nr.:A1403_005
Position: 017
Baugruppe: AGGREGAT
Feder 5121300037
Zeichnungs-Nr.:A1403_017
Position: 037
Baugruppe: LENKUNG
Bolzen 5270300229
Zeichnungs-Nr.:A1712_007B
Position: 033
Baugruppe: FOLIENSCHLITTEN
Riemenscheibe 5400300165
Zeichnungs-Nr.:A1403_005
Position: 018
Baugruppe: AGGREGAT
Abdeckschutz vorne 5560300386
Zeichnungs-Nr.:A1403_005
Position: 019
Baugruppe: AGGREGAT
Abdeckschutz hinten 5560300387
Zeichnungs-Nr.:A1712_007C
Position: 012
Baugruppe: FOLIENSCHLITTEN
Rolle 5650300433
Zeichnungs-Nr.:A1403_010.
Position: 015
Baugruppe: MAST
Halter 5890301365
Zeichnungs-Nr.:A1712_010B
Position: 002
Baugruppe: MAST
Gefahr-Aufkleber 5920300682
Zeichnungs-Nr.:A1403_010.
Position: 028
Baugruppe: MAST
Spanner 6160300063
Zeichnungs-Nr.:A1712_002A
Position: 020
Baugruppe: ELEKTRIK
Verbindungskabel Batterien 7450301493
Zeichnungs-Nr.:A1712_002A
Position: 021
Baugruppe: ELEKTRIK

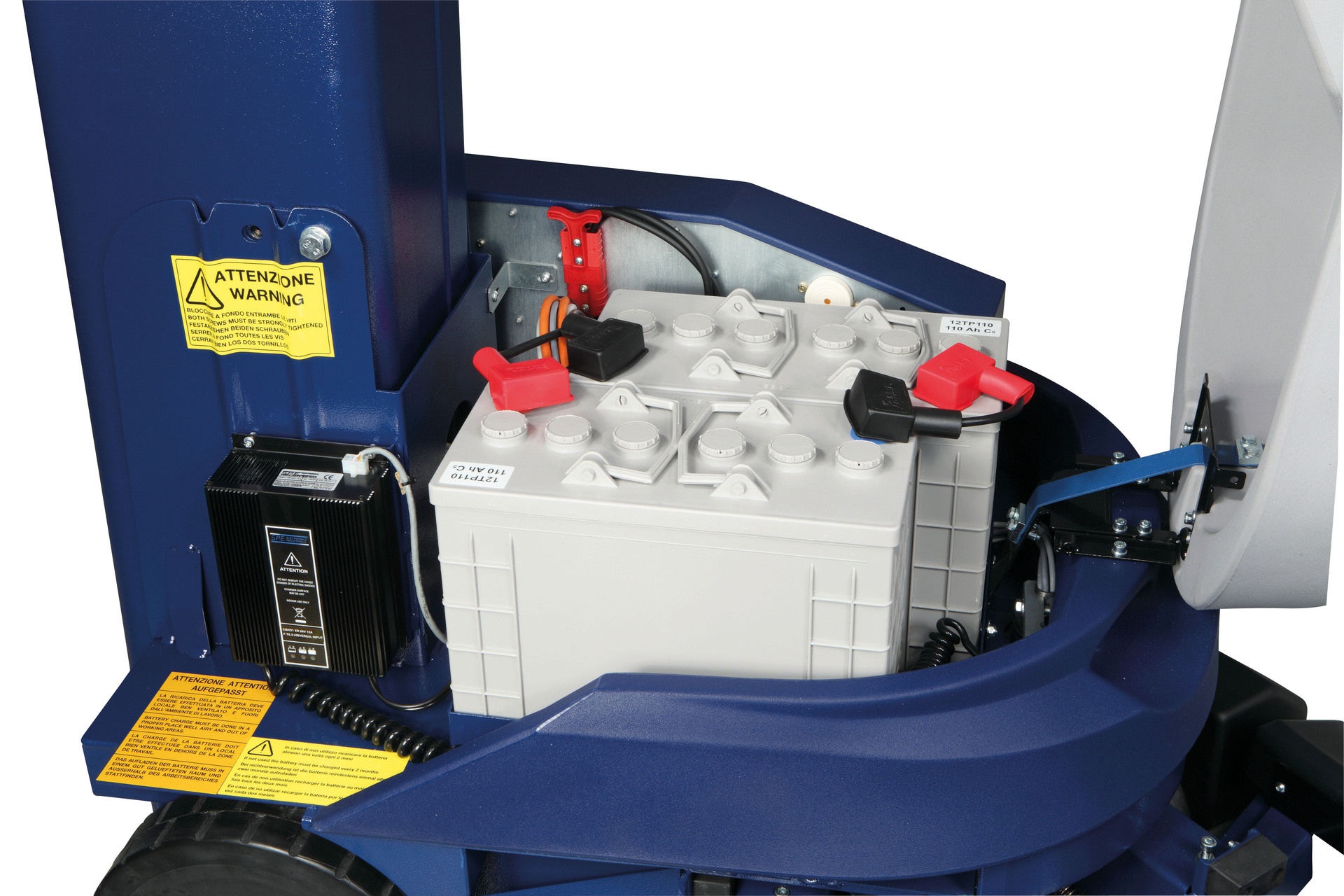

Verbindungskabel Batterien 7450303021
Zeichnungs-Nr.:A1712_009A
Position: 026
Baugruppe: FOLIENSCHLITTEN
Taster Folienschlitten 7450303650
