Zeichnungs-Nr.:A1710_006B
Position: 001
Baugruppe: FOLIENSCHLITTEN
Mutter 0000301070
Zeichnungs-Nr.:A1710_007B
Position: 002
Baugruppe: FOLIENSCHLITTEN
Mutter 0000301124
Zeichnungs-Nr.:A1402_016
Position: 006
Baugruppe: FOLIENSCHLITTEN
Mutter 0000301181
Zeichnungs-Nr.:A1710_003C
Position: 003
Baugruppe: MAST
Mutter 0000301303
Zeichnungs-Nr.:A1605_005B
Position: 002
Baugruppe: FOLIENSCHLITTEN
Mutter 0000301364
Zeichnungs-Nr.:A1710_003C
Position: 004
Baugruppe: MAST
Mutter 0000301368
Zeichnungs-Nr.:A1710_002A
Position: 020
Baugruppe: LENKUNG
Mutter 0000301784
Zeichnungs-Nr.:A1710_003C
Position: 005
Baugruppe: MAST
Distanzscheibe 0000305086
Zeichnungs-Nr.:A1710_006B
Position: 006
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000305126
Zeichnungs-Nr.:A1710_002C
Position: 017
Baugruppe: LENKUNG
Unterlegscheibe 0000305142
Zeichnungs-Nr.:A1710_003A
Position: 018
Baugruppe: MAST
Unterlegscheibe 0000305156
Zeichnungs-Nr.:A1710_006B
Position: 007
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000305181
Zeichnungs-Nr.:A1710_003B
Position: 003
Baugruppe: MAST
Unterlegscheibe 0000305184
Zeichnungs-Nr.:A1710_007C
Position: 001
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000305253
Zeichnungs-Nr.:A1710_001D
Position: 004
Baugruppe: AGGREGAT
Unterlegscheibe 0000305305
Zeichnungs-Nr.:A1710_003B
Position: 005
Baugruppe: MAST
Unterlegscheibe 0000305432
Zeichnungs-Nr.:A1605_005B
Position: 010
Baugruppe: FOLIENSCHLITTEN
Scheibe 0000305548
Zeichnungs-Nr.:A1710_001A
Position: 006
Baugruppe: AGGREGAT
Schraube RO.0000308004 M5x8
Zeichnungs-Nr.:A1710_006B
Position: 008
Baugruppe: FOLIENSCHLITTEN
Schraube 0000308061
Zeichnungs-Nr.:A1710_003B
Position: 008
Baugruppe: MAST
Schraube 0000308203
Zeichnungs-Nr.:A1402_016
Position: 008
Baugruppe: FOLIENSCHLITTEN
Schraube 0000308271
Zeichnungs-Nr.:A1710_007A
Position: 005
Baugruppe: FOLIENSCHLITTEN
SCHRAUBE 0000308274
Zeichnungs-Nr.:A1710_007A
Position: 006
Baugruppe: FOLIENSCHLITTEN
Schraube M6 X 30 8.8 0000308275
Zeichnungs-Nr.:A1710_003C
Position: 007
Baugruppe: MAST
SCHRAUBE M8 X 90 8.8 UNI 5737 0000308315
Zeichnungs-Nr.:A1710_007C
Position: 002
Baugruppe: FOLIENSCHLITTEN
SCHRAUBE M8 X 25 8.8 UNI 5739 0000308348
Zeichnungs-Nr.:A1710_001D
Position: 009
Baugruppe: AGGREGAT
Schraube M4 X 45 8.8 UNI 5931 0000309075
Zeichnungs-Nr.:A1710_007B
Position: 013
Baugruppe: FOLIENSCHLITTEN
Schraube 0000309122
Zeichnungs-Nr.:A1605_005B
Position: 013
Baugruppe: FOLIENSCHLITTEN
Schraube 0000309145
Zeichnungs-Nr.:A1605_005B
Position: 022
Baugruppe: FOLIENSCHLITTEN
Schraube 0000309200
Zeichnungs-Nr.:A1710_001D
Position: 011
Baugruppe: AGGREGAT
Schraube 0000310061
Zeichnungs-Nr.:A1710_003C
Position: 012
Baugruppe: MAST
Schraube RO.0000312057 M6x20
Zeichnungs-Nr.:A1710_006B
Position: 011
Baugruppe: FOLIENSCHLITTEN
Schraube 0000312399
Zeichnungs-Nr.:A1605_005B
Position: 023
Baugruppe: FOLIENSCHLITTEN
Schraube 0000312402
Zeichnungs-Nr.:A1710_007A
Position: 008
Baugruppe: FOLIENSCHLITTEN
SECHSECKIGES NIET BOLLHOFF RIVKLE 34341 060 030 M6
Zeichnungs-Nr.:A1710_003C
Position: 014
Baugruppe: MAST
SECHSECKIGES NIET BOLLHOFF RIVKLE 34341 080 030 M8
Zeichnungs-Nr.:A1710_003C
Position: 015
Baugruppe: MAST
Niete 0000317059
Zeichnungs-Nr.:A1710_002B
Position: 007
Baugruppe: LENKUNG
Buchse 0000601105
Zeichnungs-Nr.:A1710_007C
Position: 018
Baugruppe: FOLIENSCHLITTEN
Lager 0000606040
Zeichnungs-Nr.:A1710_007B
Position: 019
Baugruppe: FOLIENSCHLITTEN
Kugellager 6004 2RS
Zeichnungs-Nr.:A1605_005B
Position: 025
Baugruppe: FOLIENSCHLITTEN
Kugellager 0000606233
Zeichnungs-Nr.:A1710_002A
Position: 019
Baugruppe: LENKUNG
RIng 0000609267
Zeichnungs-Nr.:A1710_007C
Position: 005
Baugruppe: FOLIENSCHLITTEN
Lager 0000613040
Zeichnungs-Nr.:A1710_007C
Position: 006
Baugruppe: FOLIENSCHLITTEN
Spurlager 0000613044
Zeichnungs-Nr.:A1605_005B
Position: 026
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 0000613073
Zeichnungs-Nr.:A1710_002A
Position: 017
Baugruppe: LENKUNG
Lagerring 0000613091
Zeichnungs-Nr.:A1710_007B
Position: 020
Baugruppe: FOLIENSCHLITTEN
Halter 0000613239
Zeichnungs-Nr.:A1710_007B
Position: 021
Baugruppe: FOLIENSCHLITTEN
Drehbare Aufhängung 0000613244
Zeichnungs-Nr.:A1710_002A
Position: 018
Baugruppe: LENKUNG
Lager 0000613248
Zeichnungs-Nr.:A1605_005A
Position: 015
Baugruppe: FOLIENSCHLITTEN
Drehbare Aufhängung 0000613257
Zeichnungs-Nr.:A1710_003C
Position: 017
Baugruppe: MAST
Feder 0000617045
Zeichnungs-Nr.:A1710_003B
Position: 023
Baugruppe: MAST
Ritzel 0000618160
Zeichnungs-Nr.:A1710_001B
Position: 013
Baugruppe: AGGREGAT
Dämpfer 0000624082
Zeichnungs-Nr.:A1710_001B
Position: 003
Baugruppe: AGGREGAT
Gummi 0000630026 - 2m
Zeichnungs-Nr.:A1710_007C
Position: 020
Baugruppe: FOLIENSCHLITTEN
Rolle 0000641633
Zeichnungs-Nr.:A1710_001D
Position: 013
Baugruppe: AGGREGAT
Kappe 0000642169
Zeichnungs-Nr.:A1710_007B
Position: 022
Baugruppe: FOLIENSCHLITTEN
Dichtring 0000644043
Zeichnungs-Nr.:A1605_005B
Position: 030
Baugruppe: FOLIENSCHLITTEN
Ring 0000644257
Zeichnungs-Nr.:A1605_005B
Position: 031
Baugruppe: FOLIENSCHLITTEN
Sperrring 0000644258
Zeichnungs-Nr.:A1710_007C
Position: 021
Baugruppe: FOLIENSCHLITTEN
Sicherungsring 0000644263
Zeichnungs-Nr.:A1710_003B
Position: 026
Baugruppe: MAST
Sicherungsring 0000644264
Zeichnungs-Nr.:A1710_007C
Position: 007
Baugruppe: FOLIENSCHLITTEN
Ring 0000644265
Zeichnungs-Nr.:A1710_007C
Position: 022
Baugruppe: FOLIENSCHLITTEN
Dichtring 0000644268
Zeichnungs-Nr.:A1710_001D
Position: 028
Baugruppe: AGGREGAT
Key 0000645002
Zeichnungs-Nr.:A1605_005C
Position: 022
Baugruppe: FOLIENSCHLITTEN
Nutenstein 6x6x25 - 0000645045
Zeichnungs-Nr.:A1710_001D
Position: 016
Baugruppe: AGGREGAT
Nutenstein 0000645059
Zeichnungs-Nr.:A1710_002B
Position: 012
Baugruppe: LENKUNG
Kontaktelement 0001300024
Zeichnungs-Nr.:A1710_002B
Position: 013
Baugruppe: LENKUNG
Druckknopfhalterung 0001300700
Zeichnungs-Nr.:A1710_003A
Position: 026
Baugruppe: MAST
Blinklicht 0001300702
Zeichnungs-Nr.:A1710_003A
Position: 023
Baugruppe: MAST
Lampe 0001300703
Zeichnungs-Nr.:A1710_003C
Position: 028
Baugruppe: MAST
Klemme 0001304210
Zeichnungs-Nr.:A1710_003C
Position: 027
Baugruppe: MAST
Sicherheitsschalter 0001309638
Zeichnungs-Nr.:A1710_007B
Position: 025
Baugruppe: FOLIENSCHLITTEN
Fotozelle/ Sensor 0001310154
Zeichnungs-Nr.:A1710_001A
Position: 021
Baugruppe: AGGREGAT
Endschalter 0001349497
Zeichnungs-Nr.:A1710_001A
Position: 031
Baugruppe: AGGREGAT
Kabelverschraubung 0001352215
Zeichnungs-Nr.:A1710_001A
Position: 020
Baugruppe: AGGREGAT
Erdungsband 16x250 0001354265
Zeichnungs-Nr.:A1710_001C
Position: 016
Baugruppe: AGGREGAT
Stecker mit Crimpkontakt 00L0026523
Zeichnungs-Nr.:A1605_005B
Position: 034
Baugruppe: FOLIENSCHLITTEN
Griff 00L0077835
Zeichnungs-Nr.:A1710_007B
Position: 027
Baugruppe: FOLIENSCHLITTEN
Scheibe 00L0105499
Zeichnungs-Nr.:A1710_007B
Position: 028
Baugruppe: FOLIENSCHLITTEN
Scheibe 00L0105504
Zeichnungs-Nr.:A1402_016
Position: 007
Baugruppe: FOLIENSCHLITTEN
Unterlegscheibe 00L0105507
Zeichnungs-Nr.:A1710_007C
Position: 008
Baugruppe: FOLIENSCHLITTEN
SCHEIBE 8.2 X 18 X 1.4 00L0105511
Zeichnungs-Nr.:A1710_003C
Position: 022
Baugruppe: MAST
Unterlegscheibe Drehteller 00L0105513
Zeichnungs-Nr.:A1710_001D
Position: 021
Baugruppe: AGGREGAT
Scheibe 00L0138539
Zeichnungs-Nr.:A1710_001C
Position: 018
Baugruppe: AGGREGAT
Kabel für Ladegerät 00L0360017
Zeichnungs-Nr.:A1710_001D
Position: 022
Baugruppe: AGGREGAT
Magnetbremse K1F FORO 12 mm 0261300003
Zeichnungs-Nr.:A1710_007B
Position: 031
Baugruppe: FOLIENSCHLITTEN
Elektromagnetische Bremse 0291300001
Zeichnungs-Nr.:A1402_016
Position: 001
Baugruppe: FOLIENSCHLITTEN
Elektromagnet 0300300004
Zeichnungs-Nr.:A1710_007C
Position: 009
Baugruppe: FOLIENSCHLITTEN
Buchse 0380150651
Zeichnungs-Nr.:A1710_007C
Position: 010
Baugruppe: FOLIENSCHLITTEN
Buchse 0380150671
Zeichnungs-Nr.:A1710_001D
Position: 023
Baugruppe: AGGREGAT
Distanzstueck 0380300011
Zeichnungs-Nr.:A1710_006B
Position: 018
Baugruppe: FOLIENSCHLITTEN
Messer 0380490014
Zeichnungs-Nr.:A1710_002B
Position: 008
Baugruppe: LENKUNG
Zugfeder 0380530041
Zeichnungs-Nr.:A1710_001A
Position: 034
Baugruppe: AGGREGAT
Bremsfeder 0380530171
Zeichnungs-Nr.:A1710_007C
Position: 011
Baugruppe: FOLIENSCHLITTEN
Feder 0380530192
Zeichnungs-Nr.:A1710_001A
Position: 002
Baugruppe: AGGREGAT
Sicherheitsschürze innen 0380530341
Zeichnungs-Nr.:A1710_007C
Position: 013
Baugruppe: FOLIENSCHLITTEN
Nabe 00380540074
Zeichnungs-Nr.:A1710_008
Position: 002
Baugruppe: KORPUS
Typenschild 0380810510
Zeichnungs-Nr.:A1710_008
Position: 014
Baugruppe: KORPUS
Plakette - 0381810287
Zeichnungs-Nr.:A1710_001A
Position: 001
Baugruppe: AGGREGAT
Sicherheitsschürze außen 0580440061
Zeichnungs-Nr.:A1710_001C
Position: 009
Baugruppe: AGGREGAT
KEMA-Batterieladegerät 1760300040
Zeichnungs-Nr.:A1710_007B
Position: 032
Baugruppe: FOLIENSCHLITTEN
Motor 2210300043
Zeichnungs-Nr.:A1710_007B
Position: 033
Baugruppe: FOLIENSCHLITTEN
Zahnrad 2540300005
Zeichnungs-Nr.:A1710_007B
Position: 034
Baugruppe: FOLIENSCHLITTEN
Zahnrad 2540300006
Zeichnungs-Nr.:A1710_007B
Position: 034
Baugruppe: FOLIENSCHLITTEN
Zahnrad M=1,5 Z=34/85 150% 2540300068
Zeichnungs-Nr.:A1710_007B
Position: 033
Baugruppe: FOLIENSCHLITTEN
Zahnrad M=1,5 Z=85 2540300070
Zeichnungs-Nr.:A1710_003C
Position: 023
Baugruppe: MAST
Hinterrad schwarz 2544300000
Zeichnungs-Nr.:A1710_002A
Position: 013
Baugruppe: LENKUNG
Vorderrad schwarz 2544300031
Zeichnungs-Nr.:A1710_001D
Position: 024
Baugruppe: AGGREGAT
Hinterrad schwarz 2544300034
Zeichnungs-Nr.:A1710_001A
Position: 038
Baugruppe: AGGREGAT
Stützrad 2544300052 (alt 2544300004+0380710380)
Zeichnungs-Nr.:A1710_003B
Position: 013
Baugruppe: MAST
Hubschlittengetriebe 2751300020
Zeichnungs-Nr.:A1710_001D
Position: 031
Baugruppe: AGGREGAT
Getriebe 2753300015
Zeichnungs-Nr.:A1710_001D
Position: 025
Baugruppe: AGGREGAT
Getriebe mit Motor 2783300031
Zeichnungs-Nr.:A1710_001D
Position: 026
Baugruppe: AGGREGAT
Mutter 2990300007
Zeichnungs-Nr.:A1710_007C
Position: 014
Baugruppe: FOLIENSCHLITTEN
Welle 3740300514
Zeichnungs-Nr.:A1710_001D
Position: 027
Baugruppe: AGGREGAT
Welle 3740300598
Zeichnungs-Nr.:A1710_001D
Position: 001
Baugruppe: AGGREGAT
Achse 3740300805
Zeichnungs-Nr.:A1605_005B
Position: 032
Baugruppe: FOLIENSCHLITTEN
Bremsblock 3980300000
Zeichnungs-Nr.:A1710_007C
Position: 026
Baugruppe: FOLIENSCHLITTEN
Block
Zeichnungs-Nr.:A1710_007C
Position: 027
Baugruppe: FOLIENSCHLITTEN
Buchse 4040300048
Zeichnungs-Nr.:A1710_001D
Position: 017
Baugruppe: AGGREGAT
Buchse 4040300104
Zeichnungs-Nr.:A1710_003A
Position: 006
Baugruppe: MAST
Nocken für Mikroschalter 4100300010
Zeichnungs-Nr.:A1710_001B
Position: 001
Baugruppe: AGGREGAT
Abdeckung weiß 4250301440
Zeichnungs-Nr.:A1710_003A
Position: 027
Baugruppe: MAST
Schutzabdeckung 4350300104
Zeichnungs-Nr.:A1710_007C
Position: 028
Baugruppe: FOLIENSCHLITTEN
Distanzstück 4550300205
Zeichnungs-Nr.:A1710_001D
Position: 002
Baugruppe: AGGREGAT
Flansch 4730300016
Zeichnungs-Nr.:A1710_002A
Position: 023
Baugruppe: LENKUNG
Auflage 4940301048
Zeichnungs-Nr.:A1710_002C
Position: 013
Baugruppe: LENKUNG

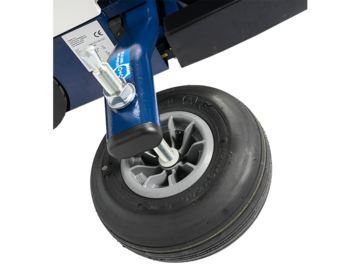

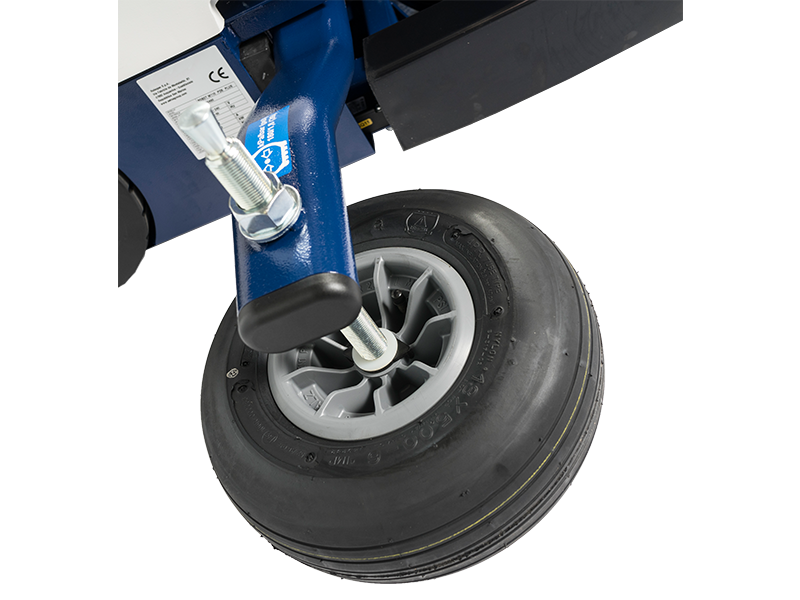

Zugfeder für Tastrad 5120300024
Zeichnungs-Nr.:A1710_001A
Position: 011
Baugruppe: AGGREGAT
Feder 5121300037
Zeichnungs-Nr.:A1605_005B
Position: 018
Baugruppe: FOLIENSCHLITTEN
Feder 5121300041
Zeichnungs-Nr.:A1710_002B
Position: 005
Baugruppe: LENKUNG
Bolzen 5270300229
Zeichnungs-Nr.:A1605_005B
Position: 017
Baugruppe: FOLIENSCHLITTEN
Zapfen 5270300792
Zeichnungs-Nr.:A1710_007B
Position: 037
Baugruppe: FOLIENSCHLITTEN
Buchse 5270300848
Zeichnungs-Nr.:A1710_003B
Position: 016
Baugruppe: MAST
Stift 5270301122
Zeichnungs-Nr.:A1710_001D
Position: 005
Baugruppe: AGGREGAT
Platte 5330300810
Zeichnungs-Nr.:A1605_005B
Position: 015
Baugruppe: FOLIENSCHLITTEN
Riemenscheibe FRD 5400300111
Zeichnungs-Nr.:A1710_007B
Position: 011
Baugruppe: FOLIENSCHLITTEN
Riemenscheibe 5400300165
Zeichnungs-Nr.:A1710_007C
Position: 030
Baugruppe: FOLIENSCHLITTEN
ROLLE 5650300425
Zeichnungs-Nr.:A1605_005C
Position: 018
Baugruppe: FOLIENSCHLITTEN
Rolle 5651300299
Zeichnungs-Nr.:A1710_003B
Position: 015
Baugruppe: MAST
Halter 5890301365
Zeichnungs-Nr.:A1710_003B
Position: 028
Baugruppe: MAST
Spanner 6160300063
Zeichnungs-Nr.:A1710_001C
Position: 015
Baugruppe: AGGREGAT
Verbindungskabel Batterien 7450303021
