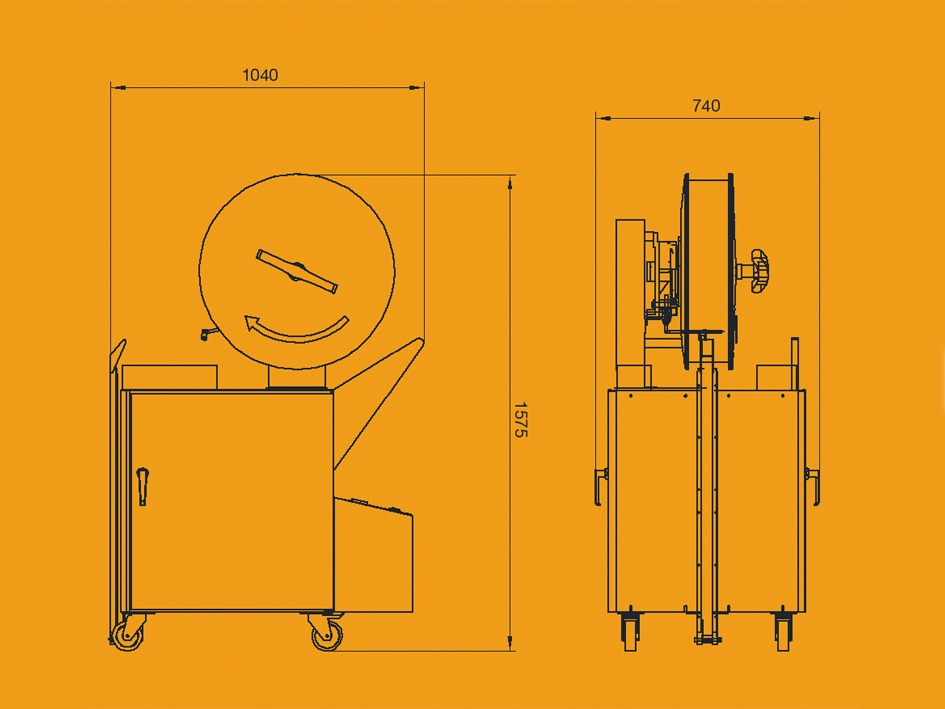

Zeichnungs-Nr.:11
Position: 012
Baugruppe: BANDAUFNAHME
Bürstenhalterung 2200.29.11.12
Zeichnungs-Nr.:11
Position: 023
Baugruppe: BANDAUFNAHME
Bürste 2200.29.11.23
Zeichnungs-Nr.:06
Position: 004
Baugruppe: BANDSPANNUNG
Führungsfixierung 270604
Zeichnungs-Nr.:06
Position: 007
Baugruppe: BANDSPANNUNG
Bandkanalblech unten 270607
Zeichnungs-Nr.:06
Position: 012
Baugruppe: BANDSPANNUNG
Bandkanalblech oben 270612
Zeichnungs-Nr.:07
Position: 002
Baugruppe: BANDVOR+ZURÜCK
Andruckrolle 270702
Zeichnungs-Nr.:07
Position: 017
Baugruppe: BANDVOR+ZURÜCK
Keilriemen 270717
Zeichnungs-Nr.:08
Position: 012
Baugruppe: BOGEN
Bandkanal 270812
Zeichnungs-Nr.:08
Position: 013
Baugruppe: BOGEN
Befestigung für Lanze 270813
Zeichnungs-Nr.:08
Position: 014
Baugruppe: BOGEN
Lanze 270814
Zeichnungs-Nr.:08
Position: 015
Baugruppe: BOGEN
Befestigungswinkel rechts 270815
Zeichnungs-Nr.:08
Position: 016
Baugruppe: BOGEN
Befestigungswinkel links 270816
Zeichnungs-Nr.:08
Position: 017
Baugruppe: BOGEN
Schraube M8x70 270817
Zeichnungs-Nr.:08
Position: 018
Baugruppe: BOGEN
Lanzenabdeckung 270818
Zeichnungs-Nr.:08
Position: 019
Baugruppe: BOGEN
Befestigung Lanzenabdeckung 270819
Zeichnungs-Nr.:14
Position: 008
Baugruppe: ELEKTRIK
Relais RL1 272408
Zeichnungs-Nr.:14
Position: 011
Baugruppe: ELEKTRIK
Motorschützschalter F2 272411
Zeichnungs-Nr.:14
Position: 012
Baugruppe: ELEKTRIK
Motorschützschalter F3 272412
Zeichnungs-Nr.:14
Position: 004
Baugruppe: ELEKTRIK
CPU Omron 272418 CPM 1A-20CDR-A
Zeichnungs-Nr.:12
Position: 010
Baugruppe: KORPUS
Kugellager 282019
Zeichnungs-Nr.:11
Position: 011
Baugruppe: BANDAUFNAHME
Bremshebel 291111
Zeichnungs-Nr.:11
Position: 018
Baugruppe: BANDAUFNAHME
Scheibe hinten 291118PA
Zeichnungs-Nr.:11
Position: 019
Baugruppe: BANDAUFNAHME
Scheibe vorne 291119PA
Zeichnungs-Nr.:14
Position: 005
Baugruppe: ELEKTRIK
Gleichrichter 292402
Zeichnungs-Nr.:14
Position: 013
Baugruppe: ELEKTRIK
Schütz 292433
Zeichnungs-Nr.:01
Position: 020
Baugruppe: AGGREGAT
Keilriemen AUT0120
Zeichnungs-Nr.:02
Position: 014
Baugruppe: AGGREGAT
Druckfeder AUT0214
Zeichnungs-Nr.:03
Position: 004
Baugruppe: AGGREGAT
Messer (Stempel rechts) AUT0304
Zeichnungs-Nr.:03
Position: 007
Baugruppe: AGGREGAT
Achse für Stempelaufnahme AUT0307
Zeichnungs-Nr.:03
Position: 008
Baugruppe: AGGREGAT
Gegenmesser AUT0308
Zeichnungs-Nr.:03
Position: 009
Baugruppe: AGGREGAT
Gegenmesser (Stempel Mitte) AUT0309
Zeichnungs-Nr.:03
Position: 010
Baugruppe: AGGREGAT
Befestigungshaken (Zugfeder) AUT0310
Zeichnungs-Nr.:03
Position: 011
Baugruppe: AGGREGAT
Drehfeder (Bandstärke) AUT0311
Zeichnungs-Nr.:03
Position: 012
Baugruppe: AGGREGAT
Federbügel AUT0312
Zeichnungs-Nr.:03
Position: 013
Baugruppe: AGGREGAT
Befestigungshaken (Zugfeder) AUT0313
Zeichnungs-Nr.:03
Position: 014
Baugruppe: AGGREGAT
Zugfeder (Stempel) AUT0314
Zeichnungs-Nr.:03
Position: 015
Baugruppe: AGGREGAT
Zugfeder (Messer) AUT0315
Zeichnungs-Nr.:03
Position: 017
Baugruppe: AGGREGAT
Druckfeder (Stempel links/mitte) AUT0317
Zeichnungs-Nr.:03
Position: 018
Baugruppe: AGGREGAT
Druckfeder (Stempel rechts) AUT0318
Zeichnungs-Nr.:03
Position: 020
Baugruppe: AGGREGAT
Kugellager AUT0320
Zeichnungs-Nr.:03
Position: 023
Baugruppe: AGGREGAT
Kugellager AUT0323
Zeichnungs-Nr.:06
Position: 001
Baugruppe: BANDSPANNUNG
Spannhebel AUT0601
Zeichnungs-Nr.:06
Position: 003
Baugruppe: BANDSPANNUNG
Spannwelle AUT0603
Zeichnungs-Nr.:06
Position: 005
Baugruppe: BANDSPANNUNG
Bolzen AUT0605
Zeichnungs-Nr.:06
Position: 006KIT
Baugruppe: BANDSPANNUNG
Kit-Klemmblock AUT06065KIT
Zeichnungs-Nr.:06
Position: 009KIT
Baugruppe: BANDSPANNUNG
Kit Spannungsregler AUT0609KIT
Zeichnungs-Nr.:06
Position: 010
Baugruppe: BANDSPANNUNG
Welle mit Exzenter für Bandspannung AUT0610
Zeichnungs-Nr.:06
Position: 013
Baugruppe: BANDSPANNUNG
Justiernocken für Spannfeder AUT0613
Zeichnungs-Nr.:06
Position: 013KIT
Baugruppe: BANDSPANNUNG
KIT Justiernocken AUT0613KIT
Zeichnungs-Nr.:06
Position: 014
Baugruppe: BANDSPANNUNG
Befestigungsbolzen f. Zugfeder AUT0614
Zeichnungs-Nr.:06
Position: 015
Baugruppe: BANDSPANNUNG
Drehfeder (Klemmblock) AUT0615
Zeichnungs-Nr.:06
Position: 016
Baugruppe: BANDSPANNUNG
Zugfeder (Bandspannung) AUT0616
Zeichnungs-Nr.:06
Position: 017
Baugruppe: BANDSPANNUNG
Zugfeder AUT0617
Zeichnungs-Nr.:06
Position: 022
Baugruppe: BANDSPANNUNG
Buchse AUT0622
Zeichnungs-Nr.:06
Position: 023
Baugruppe: BANDSPANNUNG
Nockenstößel AUT0623
Zeichnungs-Nr.:06
Position: 036
Baugruppe: BANDSPANNUNG
Metallbuchsen AUT0636
Zeichnungs-Nr.:06
Position: 038
Baugruppe: BANDSPANNUNG
Markierungspfeil AUT0638
Zeichnungs-Nr.:07
Position: 004
Baugruppe: BANDVOR+ZURÜCK
Antriebsachse AUT0704
Zeichnungs-Nr.:07
Position: 011
Baugruppe: BANDVOR+ZURÜCK
Abdeckblech für Bandkanal AUT0711
Zeichnungs-Nr.:07
Position: 012
Baugruppe: BANDVOR+ZURÜCK
Kugellager AUT0712
Zeichnungs-Nr.:07
Position: 013
Baugruppe: BANDVOR+ZURÜCK
Kugellager AUT0713
Zeichnungs-Nr.:08
Position: 006
Baugruppe: BOGEN
Bolzen AUT0806
Zeichnungs-Nr.:08
Position: 008
Baugruppe: BOGEN
Drehfeder (Bandkanal oben) AUT0808
Zeichnungs-Nr.:08
Position: 009
Baugruppe: BOGEN
Druckfeder (Bandkanal links) AUT0809
Zeichnungs-Nr.:08
Position: 010
Baugruppe: BOGEN
Drehfeder (Bandkanal Bogen) AUT0810
Zeichnungs-Nr.:11
Position: 025
Baugruppe: BANDAUFNAHME
Zugfeder (Bandbremse) AUT1125
Zeichnungs-Nr.:11
Position: 026
Baugruppe: BANDAUFNAHME
Bremsriemen AUT1126
Zeichnungs-Nr.:07
Position: 025
Baugruppe: BANDVOR+ZURÜCK
Spannstift für Feder AUT1907725
Zeichnungs-Nr.:07
Position: 026
Baugruppe: BANDVOR+ZURÜCK
Zugfeder AUT1907726
Zeichnungs-Nr.:14
Position: 003
Baugruppe: ELEKTRIK
Temperaturregler AUT2403
Zeichnungs-Nr.:14
Position: 010
Baugruppe: ELEKTRIK
Magnetschalter KM3 AUT2410
Zeichnungs-Nr.:04
Position: 009
Baugruppe: HEIZUNG
Heizzunge kompl. CNR0409KIT
Zeichnungs-Nr.:04
Position: 016
Baugruppe: HEIZUNG
Zugfeder CNR0416
Zeichnungs-Nr.:04
Position: 018
Baugruppe: HEIZUNG
CNR0418
Zeichnungs-Nr.:04
Position: 019
Baugruppe: HEIZUNG
CNR0419
Zeichnungs-Nr.:04
Position: 021
Baugruppe: HEIZUNG
Klemmleiste aus Keramik CNR0421
Zeichnungs-Nr.:03
Position: 027
Baugruppe: AGGREGAT
Spannstift M6x24 AUT.0327
Zeichnungs-Nr.:06
Position: 047
Baugruppe: BANDSPANNUNG
Sicherungsring D471E4
