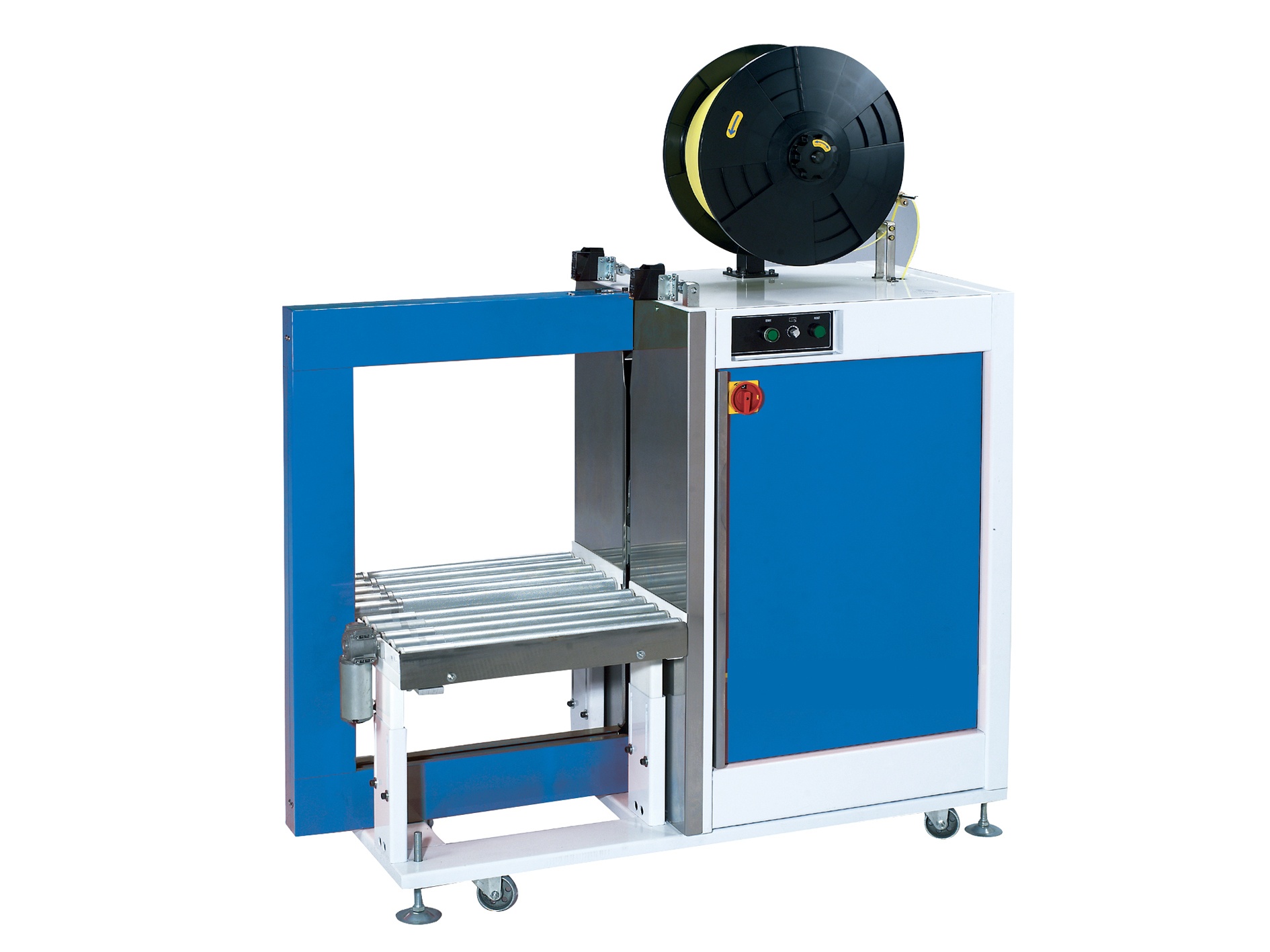

Zeichnungsnummer:4-1
Position: 051
Baugruppe: BANDAUFNAHME
Kugellager BR6003ZZ
Zeichnungsnummer:3-1-1
Position: 012
Baugruppe: BANDMAGAZIN
Kugellager 6201ZZ
Zeichnungsnummer:3-1-1
Position: 011
Baugruppe: BANDMAGAZIN
Kugellager 6202ZZ
Zeichnungsnummer:1-7-1
Position: 010
Baugruppe: BANDVOR+ZURÜCK
Kugellager 628ZZ
Zeichnungsnummer:1-4-1
Position: 051
Baugruppe: HEIZUNG
KugellagerBR6304ZZ
Zeichnungsnummer:3-1-1
Position: 013
Baugruppe: BANDMAGAZIN
Kugellager 6902ZZ
Zeichnungsnummer:7
Position: 053
Baugruppe: ELEKTRIK
Sprengring ER07
Zeichnungsnummer:3-1-1
Position: 017
Baugruppe: BANDMAGAZIN
Sprengring ER12
Zeichnungsnummer:4-1
Position: 053
Baugruppe: BANDAUFNAHME
Sprengring ER19
Zeichnungsnummer:8-1
Position: 050
Baugruppe: BANDAUFNAHME
Zylinderschraube M4x8 HBS0408
Zeichnungsnummer:8-5
Position: 069
Baugruppe: ELEKTRIK
Zylinderschraube M5x10 HBS0510
Zeichnungsnummer:7
Position: 055
Baugruppe: ELEKTRIK
Zylinderschraube M6x12 HBS0612
Zeichnungsnummer:8-5
Position: 066
Baugruppe: ELEKTRIK
Zylinderschraube M6x16 HBS0616
Zeichnungsnummer:7
Position: 058
Baugruppe: ELEKTRIK
Zylinderschraube M6x20 HBS0620
Zeichnungsnummer:3-1-1
Position: 051
Baugruppe: BANDMAGAZIN
Zylinderschraube M6x35 HBS0635H
Zeichnungsnummer:8-1
Position: 056
Baugruppe: BANDAUFNAHME
Mutter M3 HN03
Zeichnungsnummer:8-3
Position: 063
Baugruppe: ELEKTRIK
Mutter M4 HN04
Zeichnungsnummer:4-1
Position: 058
Baugruppe: BANDAUFNAHME
Mutter M5 HN05
Zeichnungsnummer:8-5
Position: 067
Baugruppe: ELEKTRIK
Mutter M6 HN06
Zeichnungsnummer:1-3-1
Position: 052
Baugruppe: AGGREGAT
Mutter M10 HN10
Zeichnungsnummer:6-2
Position: 056
Baugruppe: ELEKTRIK
Madenschraube M6x10 HSS0610G
Zeichnungsnummer:1-4
Position: 011
Baugruppe: HEIZUNG
Warnaufkleber LA-40002
Zeichnungsnummer:1-2
Position: 074
Baugruppe: AGGREGAT
Mutter M4 NTE04
Zeichnungsnummer:8-5
Position: 068
Baugruppe: ELEKTRIK
Linsenkopfschraube Kreuz M3x6 PMS0306
Zeichnungsnummer:6-2
Position: 057
Baugruppe: ELEKTRIK
Linsenkopfschraube Kreuz M3x15 PMS0315
Zeichnungsnummer:8-3
Position: 065
Baugruppe: ELEKTRIK
Linsenkopfschraube Kreuz M4x12 PMS0412
Zeichnungsnummer:1-2
Position: 087
Baugruppe: AGGREGAT
Linsenkopfschraube Kreuz M4x16 PMS0416
Zeichnungsnummer:1-7-1
Position: 055
Baugruppe: BANDVOR+ZURÜCK
Linsenkopfschraube Kreuz M6x10 PMS0610
Zeichnungsnummer:8-1
Position: 059
Baugruppe: BANDAUFNAHME
Unterlegscheibe für M3
Zeichnungsnummer:8-5
Position: 070
Baugruppe: ELEKTRIK
PW, M5
Zeichnungsnummer:7
Position: 060
Baugruppe: ELEKTRIK
Unterlegscheibe PW06A für M6
Zeichnungsnummer:3-1-1
Position: 015
Baugruppe: BANDMAGAZIN
Sicherheitsring RR32
Zeichnungsnummer:1-7-1
Position: 013
Baugruppe: BANDVOR+ZURÜCK
Sicherheitsring RR35
Zeichnungsnummer:1-3-3
Position: 006
Baugruppe: AGGREGAT
Spannstift 6x22 SP0 622
Zeichnungsnummer:1-6
Position: 021
Baugruppe: BANDSPANNUNG
Spannhülse 6x80 SP0680
Zeichnungsnummer:1-3-3
Position: 005
Baugruppe: AGGREGAT
Spannhülse 8x20 SP0820
Zeichnungsnummer:7
Position: 054
Baugruppe: ELEKTRIK
Sicherungsring SR12
Zeichnungsnummer:4-1
Position: 065
Baugruppe: BANDAUFNAHME
Sicherungsring SR15
Zeichnungsnummer:8-3
Position: 074
Baugruppe: ELEKTRIK
Sicherungsring für M3 SW03
Zeichnungsnummer:8-3
Position: 069
Baugruppe: ELEKTRIK
Sicherungsring für M4 SW04
Zeichnungsnummer:8-5
Position: 072
Baugruppe: ELEKTRIK
Sicherungsring für M5 SW05
Zeichnungsnummer:8-5
Position: 073
Baugruppe: ELEKTRIK
Sicherungsring für M6 SW06
Zeichnungsnummer:4-1
Position: 061
Baugruppe: BANDAUFNAHME
Sicherungsring für M8 SW08
Zeichnungsnummer:5-2
Position: 063
Baugruppe: KORPUS
Sicherungsring für M10 SW10
Zeichnungsnummer:8-3
Position: 037
Baugruppe: ELEKTRIK
Sicherungshalter T5-4-10160
Zeichnungsnummer:8-3
Position: 038
Baugruppe: ELEKTRIK
Knopf für D=3 mm T5-4-10221
Zeichnungsnummer:8-4
Position: 005
Baugruppe: ELEKTRIK
Knopf T5-4-10222
Zeichnungsnummer:8-3
Position: 039
Baugruppe: ELEKTRIK
Widerstand regelbar T5-4-10231
Zeichnungsnummer:8-4
Position: 006
Baugruppe: ELEKTRIK
Widerstand regelbar (5K) T5-4-10232
Zeichnungsnummer:1-1
Position: 010
Baugruppe: AGGREGAT
Keilriemen T6-1-10200
Zeichnungsnummer:8-3
Position: 049
Baugruppe: ELEKTRIK
Näherungssensor T6-1-10681
Zeichnungsnummer:1-1
Position: 041
Baugruppe: AGGREGAT
Getriebe T6-1-11000
Zeichnungsnummer:1-2
Position: 007
Baugruppe: AGGREGAT
Bandkanal T6-1-20170
Zeichnungsnummer:1-2
Position: 012
Baugruppe: AGGREGAT
Zugfeder T6-1-20230
Zeichnungsnummer:1-6-1
Position: 005
Baugruppe: BANDSPANNUNG
Gewindebolzen mit Rolle T6-1-20250
Zeichnungsnummer:1-2
Position: 027
Baugruppe: AGGREGAT
Feder T6-1-20372
Zeichnungsnummer:1-2
Position: 096
Baugruppe: AGGREGAT
Befestigungsblech T6-1-20840
Zeichnungsnummer:1-2
Position: 082
Baugruppe: AGGREGAT
Auswurfhebel T6-1-20920
Zeichnungsnummer:1-2
Position: 083
Baugruppe: AGGREGAT
Schlaufenabstreifblech T6-1-20930
Zeichnungsnummer:1-3
Position: 005
Baugruppe: AGGREGAT
Zugfeder T6-1-30150
Zeichnungsnummer:1-3
Position: 006
Baugruppe: AGGREGAT
Feder T6-1-30160
Zeichnungsnummer:1-3
Position: 007
Baugruppe: AGGREGAT
Platte T6-1-30170
Zeichnungsnummer:1-3
Position: 041
Baugruppe: AGGREGAT
Baugruppe Abschneiden T6-1-31000
Zeichnungsnummer:1-3-1
Position: 002
Baugruppe: AGGREGAT
Gegenmesser (Stempel rechts) T6-1-31120
Zeichnungsnummer:1-3-1
Position: 004
Baugruppe: AGGREGAT
Feder T6-1-31140
Zeichnungsnummer:1-3
Position: 042
Baugruppe: AGGREGAT
Baugruppe Bandhalten T6-1-32000
Zeichnungsnummer:1-3-2
Position: 002
Baugruppe: AGGREGAT
Stempel Mitte T6-1-32120
Zeichnungsnummer:1-3-2
Position: 003
Baugruppe: AGGREGAT
Messer T6-1-32130
Zeichnungsnummer:1-3-2
Position: 004
Baugruppe: AGGREGAT
Bügel T6-1-32140
Zeichnungsnummer:1-3-3
Position: 003
Baugruppe: AGGREGAT
Feder T6-1-32150
Zeichnungsnummer:1-3
Position: 043
Baugruppe: AGGREGAT
Baugruppe Bandklemmen T6-1-33000
Zeichnungsnummer:1-3-3
Position: 002
Baugruppe: AGGREGAT
Stempel links T6-1-33120
Zeichnungsnummer:1-4
Position: 001
Baugruppe: HEIZUNG
Abdeckblech Heizzunge T6-1-40110
Zeichnungsnummer:1-4
Position: 002
Baugruppe: HEIZUNG
Feder T6-1-40120
Zeichnungsnummer:1-4
Position: 003
Baugruppe: HEIZUNG
Führung links für Heizzunge T6-1-40130
Zeichnungsnummer:1-4
Position: 004
Baugruppe: HEIZUNG
Führung rechts für Heizzunge T6-1-40140
Zeichnungsnummer:1-4
Position: 007
Baugruppe: HEIZUNG
Anschlag Heizzunge T6-1-40170
Zeichnungsnummer:1-4
Position: 008
Baugruppe: HEIZUNG
Feder T6-1-40180
Zeichnungsnummer:1-4
Position: 041
Baugruppe: HEIZUNG
Schweiß-Set T6-1-41000
Zeichnungsnummer:1-5
Position: 002
Baugruppe: AGGREGAT
Bandführung T6-1-50111
Zeichnungsnummer:1-6
Position: 002
Baugruppe: BANDSPANNUNG
Feder T6-1-60120
Zeichnungsnummer:1-6
Position: 004
Baugruppe: BANDSPANNUNG
Abstandsbuchsen T6-1-60140
Zeichnungsnummer:1-6-1
Position: 022
Baugruppe: BANDSPANNUNG
Motor mit Halterung (M5-1) T6-1-61101
Zeichnungsnummer:1-6-1
Position: 001
Baugruppe: BANDSPANNUNG
Spannhebel T6-1-61110
Zeichnungsnummer:1-6-1
Position: 002
Baugruppe: BANDSPANNUNG
Bolzen T6-1-61120
Zeichnungsnummer:1-6-1
Position: 004
Baugruppe: BANDSPANNUNG
Drehfeder T6-1-61140
Zeichnungsnummer:1-6-1
Position: 009
Baugruppe: BANDSPANNUNG
Hebel T6-1-61190
Zeichnungsnummer:8-1
Position: 012
Baugruppe: BANDAUFNAHME
Motor (M5-1) T6-1-61211
Zeichnungsnummer:1-6-1
Position: 016
Baugruppe: BANDSPANNUNG
Abdeckung für Motor (M5-1) T6-1-61260
Zeichnungsnummer:1-6
Position: 042
Baugruppe: BANDSPANNUNG
Klemmbacke Set T6-1-62000
Zeichnungsnummer:1-7
Position: 041
Baugruppe: BANDVOR+ZURÜCK
Bandkanal m. Abdeckung T6-1-71002 (12mm)
Zeichnungsnummer:1-7-1
Position: 002
Baugruppe: BANDVOR+ZURÜCK
Transportrolle, oben T6-1-71123 (12mm)
Zeichnungsnummer:1-7-1
Position: 003
Baugruppe: BANDVOR+ZURÜCK
Welle mit Exzenter T6-1-71130
Zeichnungsnummer:1-7-1
Position: 004
Baugruppe: BANDVOR+ZURÜCK
Transportrolle T6-1-71140
Zeichnungsnummer:6-2
Position: 026
Baugruppe: ELEKTRIK
Riemenscheibe T6-1-71160
Zeichnungsnummer:1-7-1
Position: 007
Baugruppe: BANDVOR+ZURÜCK
Vorschub T6-1-71170 (12mm)
Zeichnungsnummer:1-7-1
Position: 008
Baugruppe: BANDVOR+ZURÜCK
Abdeckblech (12mm) T6-1-71180
Zeichnungsnummer:1-7-1
Position: 009
Baugruppe: BANDVOR+ZURÜCK
Transportrolle oben T6-1-71193 (12mm)
Zeichnungsnummer:1-7-2
Position: 002
Baugruppe: BANDVOR+ZURÜCK
Bügel T6-1-72120
Zeichnungsnummer:1-7-2
Position: 003
Baugruppe: BANDVOR+ZURÜCK
Gewindestange mit Bohrung T6-1-72130
Zeichnungsnummer:3-1
Position: 011
Baugruppe: BANDMAGAZIN
Obere Einstellfeder T6-1-72140
Zeichnungsnummer:1-2
Position: 097
Baugruppe: AGGREGAT
Feder T6-2-10130
Zeichnungsnummer:3-1
Position: 001
Baugruppe: BANDMAGAZIN
Magazinwippe (12mm) T6-3-10110
Zeichnungsnummer:3-1
Position: 005
Baugruppe: BANDMAGAZIN
Keilriemen M-27 T6-3-10181
Zeichnungsnummer:3-1
Position: 006
Baugruppe: BANDMAGAZIN
Abstandshalter Magazinwippe T6-3-10190
Zeichnungsnummer:3-1
Position: 007
Baugruppe: BANDMAGAZIN
Drehverschluss T6-3-10200 (12mm)
Zeichnungsnummer:3-1-1
Position: 002
Baugruppe: BANDMAGAZIN
Achse T6-3-11120
Zeichnungsnummer:3-1-1
Position: 003
Baugruppe: BANDMAGAZIN
Antriebsrolle T6-3-11130
Zeichnungsnummer:3-1-1
Position: 004
Baugruppe: BANDMAGAZIN
Antriebsrolle mit Achse T6-3-11140
Zeichnungsnummer:3-1-1
Position: 006
Baugruppe: BANDMAGAZIN
Bandkanal T6-3-11160
Zeichnungsnummer:3-1-1
Position: 008
Baugruppe: BANDMAGAZIN
Hebel T6-3-11180
Zeichnungsnummer:3-1-1
Position: 009
Baugruppe: BANDMAGAZIN
Distanzscheibe T6-3-11190
Zeichnungsnummer:3-1-1
Position: 007
Baugruppe: BANDMAGAZIN
Federhacken T6-3-12170
Zeichnungsnummer:3-2
Position: 002
Baugruppe: KORPUS
Abstandshalter 12 mm T6-3-20160
Zeichnungsnummer:5-2
Position: 008
Baugruppe: KORPUS
Abdeckung T6-5-10190 blau RAL 5002
Zeichnungsnummer:5-2
Position: 009
Baugruppe: KORPUS
Lenkrolle T6-5-10230
Zeichnungsnummer:1-1
Position: 011
Baugruppe: AGGREGAT
Magnetbremse T6-6-10180
Zeichnungsnummer:8-4
Position: 007
Baugruppe: ELEKTRIK
Startschalter kompl. T6-6-10301
Zeichnungsnummer:6-2
Position: 007
Baugruppe: ELEKTRIK
Kabelverschraubung T6-6-10340
Zeichnungsnummer:6-2
Position: 008
Baugruppe: ELEKTRIK
Anschlußbuchse T6-6-10350
Zeichnungsnummer:6-2
Position: 010
Baugruppe: ELEKTRIK
Grenzschalter (LS4) T6-6-10380
Zeichnungsnummer:6-2
Position: 016
Baugruppe: ELEKTRIK
Kabeltülle T6-6-10980
Zeichnungsnummer:6-2
Position: 018
Baugruppe: ELEKTRIK
Riemenscheibe T6-6-30002
Zeichnungsnummer:8-3
Position: 041
Baugruppe: ELEKTRIK
Sicherung (2A) T6-6-30031
Zeichnungsnummer:8-3
Position: 042
Baugruppe: ELEKTRIK
Sicherung (7A) T6-6-30034
Zeichnungsnummer:8-3
Position: 043
Baugruppe: ELEKTRIK
Sicherung (1A) T6-6-30036
Zeichnungsnummer:6-2
Position: 020
Baugruppe: ELEKTRIK
Keilriemescheibe M2 T6-6-30136
Zeichnungsnummer:8-3
Position: 046
Baugruppe: ELEKTRIK
Erdungsplatte T6-6-30200
Zeichnungsnummer:8-4
Position: 004
Baugruppe: ELEKTRIK
LED Leuchtmittel T6-6-30310
Zeichnungsnummer:6-2
Position: 022
Baugruppe: ELEKTRIK
Abdeckung T6-6-40002
Zeichnungsnummer:6-2
Position: 023
Baugruppe: ELEKTRIK
Gehäuse f. Transformator T6-6-40006
Zeichnungsnummer:6-2
Position: 024
Baugruppe: ELEKTRIK
Sicherung 15 A T6-6-40007
Zeichnungsnummer:6-2
Position: 025
Baugruppe: ELEKTRIK
Hauptschalter T6-6-40040
Zeichnungsnummer:8-1
Position: 001
Baugruppe: BANDAUFNAHME
Bandkanal T6-8-10110
Zeichnungsnummer:8-1
Position: 003
Baugruppe: BANDAUFNAHME
Bandkanal T6-8-10130
Zeichnungsnummer:8-1
Position: 004
Baugruppe: BANDAUFNAHME
Bandführung T6-8-10140
Zeichnungsnummer:8-1
Position: 005
Baugruppe: BANDAUFNAHME
Bandführung T6-8-10150
Zeichnungsnummer:8-1
Position: 006
Baugruppe: BANDAUFNAHME
Bandeinschussklappe 12 mm T6-8-10160
Zeichnungsnummer:8-1
Position: 007
Baugruppe: BANDAUFNAHME
Bandführung T6-8-10180
Zeichnungsnummer:8-3
Position: 027
Baugruppe: ELEKTRIK
Kabelsatz X5 (für Motor M5-1) T6-8-20480
Zeichnungsnummer:8-3
Position: 028
Baugruppe: ELEKTRIK
Näherungssensor T6-8-50681
Zeichnungsnummer:1-2
Position: 080
Baugruppe: AGGREGAT
Rückholfeder TA-071
Zeichnungsnummer:4-1
Position: 008
Baugruppe: BANDAUFNAHME
Achse TC-009
Zeichnungsnummer:4-1
Position: 010
Baugruppe: BANDAUFNAHME
Scheibe hinten, Kern 200 mm TC-013
Zeichnungsnummer:4-1
Position: 011
Baugruppe: BANDAUFNAHME
Scheibe vorne, Kern 200 mm TC-014
Zeichnungsnummer:4-1
Position: 012
Baugruppe: BANDAUFNAHME
Schutz TC-015
Zeichnungsnummer:4-1
Position: 014
Baugruppe: BANDAUFNAHME
Bolzen TC-020
Zeichnungsnummer:4-1
Position: 015
Baugruppe: BANDAUFNAHME
Federstecker TC-021
Zeichnungsnummer:4-1
Position: 016
Baugruppe: BANDAUFNAHME
Justierung Bandbremse TC-024
Zeichnungsnummer:4-1
Position: 017
Baugruppe: BANDAUFNAHME
Feder TC-025
Zeichnungsnummer:4-1
Position: 018
Baugruppe: BANDAUFNAHME
Halterung für Bremsriemen TC-045-1
Zeichnungsnummer:4-1
Position: 019
Baugruppe: BANDAUFNAHME
Halterung TC-050
Zeichnungsnummer:4-1
Position: 024
Baugruppe: BANDAUFNAHME
Griffmutter TD-016
Zeichnungsnummer:4-1
Position: 028
Baugruppe: BANDAUFNAHME
Halterung Rolle TE-027
Zeichnungsnummer:8-1
Position: 014
Baugruppe: BANDAUFNAHME
Mikroschalter (LS-2) TF-007 (3A/250VAC)
Zeichnungsnummer:6-2
Position: 035
Baugruppe: ELEKTRIK
Ventilator (230V) TF-021-1
Zeichnungsnummer:6-2
Position: 036
Baugruppe: ELEKTRIK
Abdeckung TF-024
Zeichnungsnummer:6-2
Position: 037
Baugruppe: ELEKTRIK
Drehschalter TF-025
Zeichnungsnummer:6-2
Position: 038
Baugruppe: ELEKTRIK
Drehschalter TF-027
Zeichnungsnummer:6-2
Position: 039
Baugruppe: ELEKTRIK
Sicherungshalter TG-013
Zeichnungsnummer:4-1
Position: 031
Baugruppe: BANDAUFNAHME
Gummipuffer TL-023
Zeichnungsnummer:4-1
Position: 032
Baugruppe: BANDAUFNAHME
Gestänge TL-024
Zeichnungsnummer:8-5
Position: 074
Baugruppe: ELEKTRIK
Schraube M3x6 TMS0306
Zeichnungsnummer:8-3
Position: 060
Baugruppe: ELEKTRIK
Schraube M3x8 TMS0308
Zeichnungsnummer:8-5
Position: 075
Baugruppe: ELEKTRIK
Schraube M4x8 TMS0408
Zeichnungsnummer:1-2
Position: 066
Baugruppe: AGGREGAT
Schraube M4x12 TMS0412
Zeichnungsnummer:8-5
Position: 076
Baugruppe: ELEKTRIK
Schraube M5x8 TMS0508
Zeichnungsnummer:1-3
Position: 053
Baugruppe: AGGREGAT
Schraube M6x10 TMS0610
Zeichnungsnummer:7
Position: 064
Baugruppe: ELEKTRIK
Schraube M6x12 TMS0612
