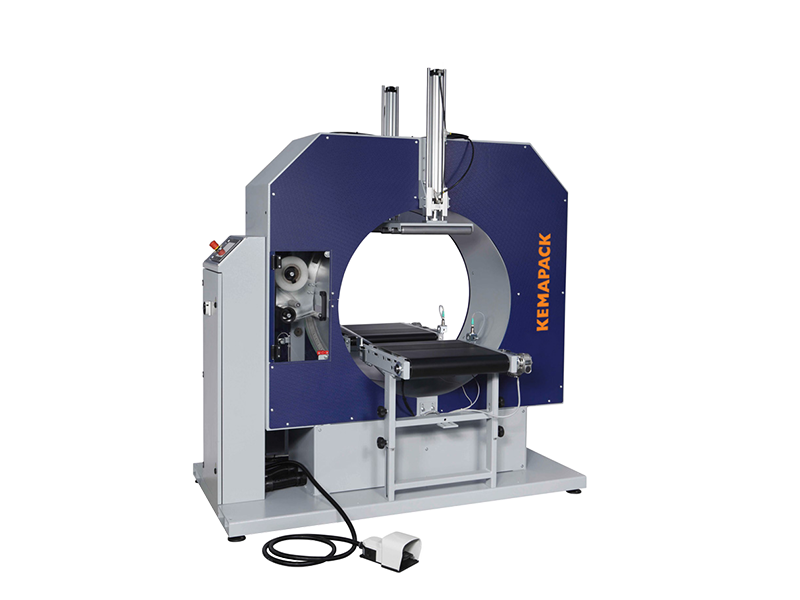

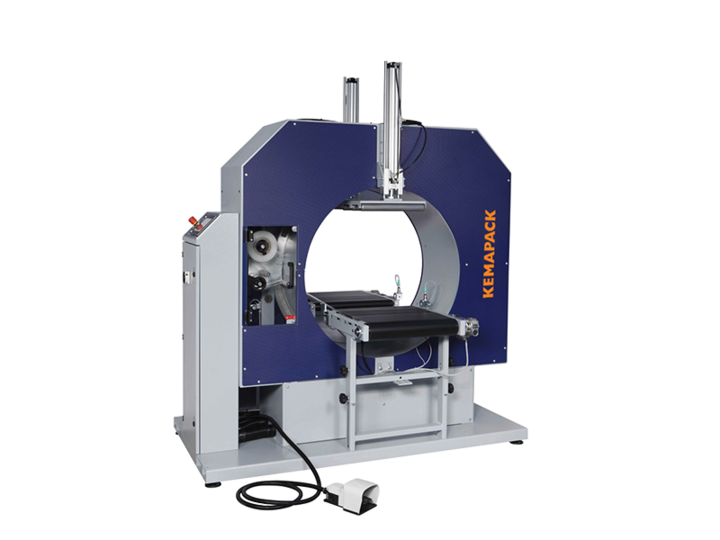

Horizontalwickler PWO-CS9-250

Produktvorteile

• automatisches Fördern des Packguts durch den Folienring
• Stangengut mit Folie bündeln
• Ring- und spiralförmige Wicklung
• einstellbare Folienspannung

Beschreibung

Der halbautomatische Horizontalwickler PWO-CS9-250 wickelt ergonomisch Langgüter, wie Profile, Stangen oder Stäbe über die Bedienung eines Fußschalters ein. Auf dem Förderband wird das Packgut mit einer einstellbaren Geschwindigkeit von bis zu 13 m/min. durch den Wickelring gefördert. Mit Betätigen des Fußschalters wird die Andruckvorrichtung abgesenkt und der Wickelprozess gestartet. Der Bediener kann das Pedal loslassen. Anschließend wird die Folie selbständig am Packgut angelegt und nach erfolgter Wicklung auch abgeschnitten. Die Drehgeschwindigkeit des rotierenden Folienabrollers kann mit Hilfe eines Farbtouchscreens geregelt werden und auf max. 60 U/min. eingestellt werden. Die Ausdehnung des Folienverlaufs kann manuell eingestellt werden, um die Positionierung der Andruckvorrichtungen auf Produkten verschiedener Höhen zu erleichtern.

Artikelmerkmale

Ringdurchmesser	960 mm
Packgutbreite min	90 mm
Packguthöhe min	90 mm
Packguttiefe min	600 mm
Rotationsgeschwindigkeit max	60 U/min
Tischhöhe min	800 mm
Tischhöhe max	950 mm
Fördergeschwindigkeit	2 - 8 m/min
Foliensorte	Bündelwicklerfolie
Folienbreite	250 mm
Folienstärke min	12 µ
Folienstärke max	50 µ
Rollenaussendurchmesser max	200 mm
Kernaufnahme	76 mm
Druckluftanschluss	6 bar
Druckluftverbrauch	ca. 10,8 l pro Zyklus
Netzspannung	230 V
Netzfrequenz	50/60 Hz
Leistungsaufnahme	0,75 kW
Länge	1500 mm
Breite	1920 mm
Höhe	2182 mm
Art	Bündelwickler
Automatik	Automatisch
RoHS-Konformität	Ja
Reach-Konformität	Ja
