Ersatzteile für Akku-Umreifungsgerät OR-TR19

Explosionszeichnungen

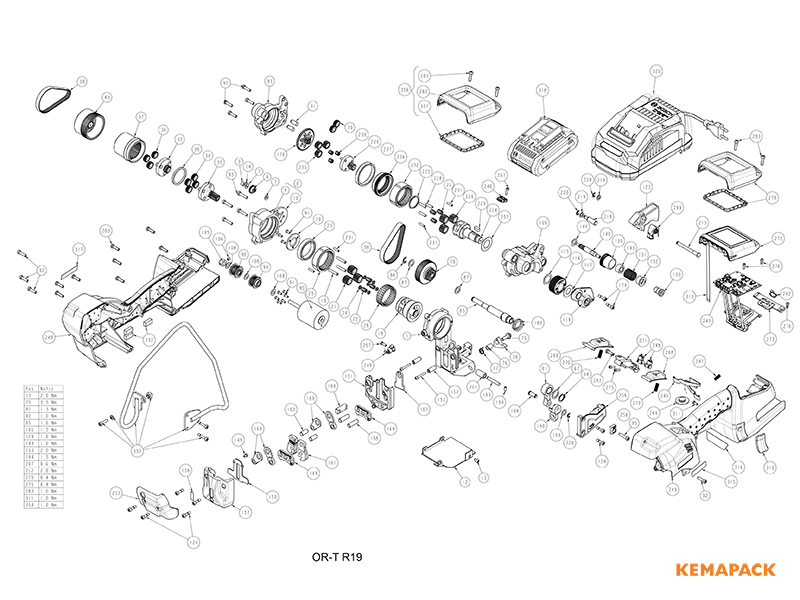

Explosionszeichnung or-tr19
Explosionszeichnung or-tr19
Suchen nach:
001
OR.1831.011.170
Grundplatte 19 mm 1831.011.170
001
OR.1831.011.246
Grundplatte 13 mm 1831.011.246
001
OR.1831.011.247
Grundplatte 16 mm 1831.011.247
003
OR.1922.510.036
Stellring 1922.510.036
004
OR.1832.022.314
Ritzel kpl. 1832.022.314
007
OR.1917.809.038
U-Scheibe 1917.809.038
008
OR.1832.011.503
Motorträger kpl. 1832.011.503
009
OR.1921.303.221
Zylinderstift 1921.303.221
010
OR.1831.011.169
Motorträger 1831.011.169
012
OR.1831.011.216
Bodenblech 1831.011.216
013
OR.1912.104.064
Zylinderschraube 1912.104.064
014
OR.1910.402.032
Gewindestift 1910.402.032
018
OR.1831.021.047
Kurbelwelle 1831.021.047
019
OR.1921.304.241
Zylinderstift 1921.304.241
020
OR.1831.021.041
Abschlussscheibe 1831.021.041
021
OR.1831.021.048
Planetenrad 1831.021.048
022
OR.1933.404.101
Nadelkranz 1933.404.101
023
OR.1930.180.306
Radial-Rillenkugellager 1930.180.306
024
OR.1831.021.061
Anlaufscheibe 1831.021.061
025
OR.1831.021.045
Hohlrad 1831.021.045
026
OR.1933.435.130
Nadelkranz 1933.435.130
030
OR.1831.021.049
Planetenrad 1831.021.049
031
OR.1921.306.161
Zylinderstift 1921.306.161
033
OR.1831.021.058
Planetenträger 1831.021.058
035
OR.1831.021.057
Planetenträger 1831.021.057
036
OR.1831.021.044
Distanzring 1831.021.044
037
OR.1831.021.046
Hohlrad 1831.021.046
038
OR.1821.067.024
Zahnriemen 1821.067.024
043
OR.1831.021.128
Riemenrad kpl. 1831.021.128
058
OR.1821.067.023
Zahnriemen 1821.067.023
061
OR.1831.021.129
Pleuel kpl. 1831.021.129
067
OR.1917.411.125
Passscheibe 1917.411.125
068
OR.1920.212.102
Sicherungsring D12 1920.212.102
075
OR.1911.305.162
Zylinders. m. Flansch M5x16 1911.305.162
076
OR.1820.020.280
Büchse 1820.020.280
077
OR.1821.012.047
Schenkelfeder 1821.012.047
078
OR.1831.042.013
Bandhalteklinke 16 mm 1831.042.013
078
OR.1831.042.014
Bandhalteklinke 13 mm 1831.042.014
078
OR.1831.042.012
Bandhalteklinke 19 mm 1831.042.012
079
OR.1831.032.032
Riemenrad kpl. 1831.032.032
085
OR.1831.011.172
Achse 1831.011.172
086
OR.1920.106.072
Benzing-Sicherung 1920.106.072
087
OR.1917.411.085
Passscheibe 1917.411.085
090
OR.1821.140.118
Motor kpl. 1821.140.118
091
OR.1912.203.086
Senkkopfschraube Torx M3x8 1912.203.086
092
OR.1913.904.168
Zylinderschraube Torx 1913.904.168
093
OR.1831.011.261
Getriebedeckel kpl. 1831.011.261
094
OR.1831.032.031
Riemenrad kpl. 1831.032.031
095
OR.1913.904.204
Zylinderschraube Torx 1913.904.204
098
OR.1831.021.062
Riemenrad kpl. 1831.021.062
105
OR.1821.021.009
Stellring 1821.021.009
106
OR.1910.404.054
Gewindestift 1910.404.054
108
OR.1917.411.063
Passscheibe 1917.411.063
109
OR.1831.011.262
Gehäuse Spanngetriebe kpl. 1831.011.262
115
OR.1917.411.152
Passscheibe d=15/21x0.2 1917.411.152
116
OR.1821.040.020
Spannrad 1821.040.020
117
OR.1917.401.122
Distanzscheibe Ø12/24 x 0,2 1917.401.122
119
OR.1831.011.263
Lagerplatte kpl. 1831.011.263
123
OR.1831.011.264
Trigger kpl. 1831.011.264
124
OR.1821.027.063
Zylinderkopfschraube Torx 1821.027.063
130
OR.1832.022.272
Hülse 1832.022.272
131
OR.1821.012.037
Schlingfeder 1821.012.037
132
OR.1832.039.266
Gewindebüchse 1832.039.266
133
OR.1832.039.309
Lagerbolzen kpl. 1832.039.309
140
OR.1821.060.081
Kupplungswelle 1821.060.081
143
OR.1832.039.265
Sperrrad 1832.039.265
144
OR.1917.411.083
Passscheibe 1917.411.083
149
OR.1911.003.058
Zylinderschraube 1911.003.058
150
OR.1831.021.091
Führungsplatte 1831.021.091
151
OR.1831.011.171
Klauenträger 1831.011.171
152
OR.1831.021.111
Stopper 1831.021.111
153
OR.1911.003.228
Zylinderschraube 1911.003.228
156
OR.1832.070.228
Warnschild Handverletzung 1832.070.228
157
OR.1831.011.237
Klauenabdeckung 1831.011.237
158
OR.1831.021.037
Klauenachse 1831.021.037
160
OR.1831.021.112
Klauenbetätiger 1831.021.112
161
OR.1831.021.116
Klaue 16 mm 1831.021.116
161
OR.1831.021.115
Klaue 13 mm 1831.021.115
161
OR.1831.021.117
Klaue 19 mm 1831.021.117
163
OR.1831.021.039
Klauenstift 1831.021.039
167
OR.1821.208.018
Abschneidemesser 1821.208.018
169
OR.1831.021.123
Kerbmesser 19 1831.021.123
169
OR.1831.021.122
Kerbmesser 16 1831.021.122
169
OR.1831.021.121
Kerbmesser 13 1831.021.121
170
OR.1831.032.027
Stirnrad kpl. 1831.032.027
180
OR.1831.021.035
Führungsbolzen 1831.021.035
183
OR.1821.012.048
Drehfeder 1821.012.048
188
OR.1821.033.034
Achse 1821.033.034
190
OR.1831.021.090
Kreuzlagerbock 1831.021.090
193
OR.1921.305.321
Zylinderstift 1921.305.321
194
OR.1910.404.084
Gewindestift 1910.404.084
201
OR.1821.040.016
Wälzkörper 1821.040.016
207
OR.1911.003.104
Zylinderschraube M3 x 10 1911.003.104
209
OR.1832.022.309
Resetierhebel kpl. 1832.022.309
215
OR.1831.031.009
Achse 1831.031.009
218
OR.1831.031.010
Achse 1831.031.010
219
OR.1917.803.056
Unterlegscheibe M5 1917.803.056
220
OR.1920.104.072
Sicherungsscheibe 1920.104.072
222
OR.1821.012.049
Schenkelfeder 1821.012.049
224
OR.1831.032.019
Planetenträger 1831.032.019
225
OR.1821.021.012
Sicherungsring 1821.021.012
226
OR.1831.032.017
Planetenrad 1831.032.017
228
OR.1831.032.010
Achse 1831.032.010
229
OR.1923.205.120
Federkeil 1923.205.120
231
OR.1921.303.141
Zylinderstift 1921.303.141
232
OR.1831.032.014
Hohlrad 1831.032.014
233
OR.1917.401.163
Distanzscheibe 1917.401.163
234
OR.1831.032.026
Planetenträger kpl. 1831.032.026
235
OR.1831.032.016
Planetenrad 1831.032.016
236
OR.1831.032.023
Sperrrad 1831.032.023
237
OR.1831.032.013
Gleitlagerbüchse 1831.032.013
239
OR.1933.404.071
Nadelkranz 1933.404.071
240
OR.1821.151.076
Kabelstrang Trigger 1821.151.076
242
OR.1960.000.707
Kabelbinder 1960.000.707
243
OR.1821.152.122
Steuerprint verlötet 1821.152.122
246
OR.1821.013.014
Blattfeder 1821.013.014
247
OR.1821.010.141
Druckfeder 1821.010.141
248
OR.1821.151.075
Kabelstrang Tasten 1821.151.075
249
OR.1831.011.226
Gehäuseschalen-Set 1831.011.226
252
OR.1821.151.056
Kabelklemme 1821.151.056
253
OR.1831.011.231
Abdeckung vorne 1831.011.231
256
OR.1831.011.230
Seitendeckel 1831.011.230
258
OR.1832.041.027
Bandführung 13 mm 1832.041.027
258
OR.1832.041.028
Bandführung 16 mm 1832.041.028
258
OR.1832.041.029
Bandführung 19 mm 1832.041.029
266
OR.1832.011.433
Schutzscheibe 1832.011.433
268
OR.1831.011.234
Spanntaste 1831.011.234
269
OR.1831.011.235
Krimptaste 1831.011.235
270
OR.1821.010.054
Druckfeder 1821.010.054
271
OR.1831.011.236
Tastenhalterung 1831.011.236
272
OR.1832.011.317
LCD Bedieneinheit 1832.011.317
273
OR.1832.011.319
Kontaktplatte Niederhalter 1832.011.319
275
OR.1914.830.122
PT-Schraube Torx 1914.830.122
275
OR.1914.830.128
PT-Schraube Torx 1914.830.122
276
OR.1914.830.088
PT-Schraube K 30x8 1914.830.088
280
OR.1832.011.465
Schutzrahmen 1832.011.465
283
OR.1914.840.162
PT-Schraube Torx 1914.840.162
310
OR.1831.011.245
Bandschutzplatte 1831.011.245
311
OR.1914.403.084
Linsenschraube Torx 1914.403.084
313
OR.1821.163.233
Flachbandkabel 1821.163.233
315
OR.1821.091.154
Typenschild 1821.091.154
316
OR.1821.091.152
Gebotsschild 1821.091.152
317
OR.1821.090.021
Firmenschild 1821.090.021
318
OR-TR19-RA
KEMA-Reserveakku Li-Ion 18,0V/4,0Ah
